De voorduwtractor gebruiken

Om de voorduwtractor te gebruiken, laadt u het papier in de voorsleuf. Voor meer informatie over het wanneer te gebruiken van de voorduwtractor, zie Beschikbare papierbanen.

De printer wordt geleverd met tractoren die geïnstalleerd zijn in de voorduwpositie en de achterduwpositie. De achterduwtractor kan niet verwijderd worden.

De tractor in de voorduwpositie installeren

Als er een tractor geïnstalleerd is in de voorduwpositie, gaat u verder naar Papier laden in de voorduwtractor.

Als er een tractor geïnstalleerd is in de trekpositie, moet u die verwijderen en vervangen door de papierspanningseenheid voordat u de voorduwtractor gebruikt. Zie De trektractor verwijderen.

Om de tractor in de voorduwpositie te installeren, volgt u de volgende stappen:

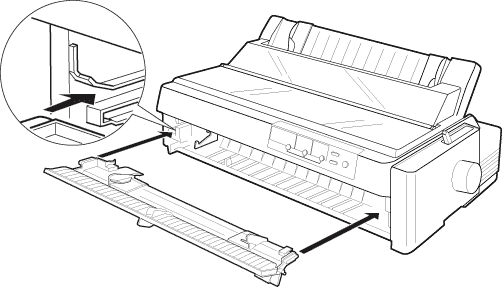

Open de voorpapiergeleider door aan het lipje midden op de geleider te trekken. Verwijder de geleider vervolgens door beide uiteinden vast te pakken en hem recht uit de printer te trekken.

Plaats de tractor op de bevestigingshaakjes en druk beide uiteinden van de tractor omlaag om er zeker van te zijn dat hij stevig op zijn plaats zit.

U bent nu klaar om kettingpapier in de voorduwtractor te laden zoals beschreven in het volgende gedeelte. Om de tractor te verwijderen, zie De voorduwtractor verwijderen.

Papier laden in de voorduwtractor

Om papier in de voorduwtractor te laden, volgt u de volgende stappen:

Open de voorpapiergeleider door aan het lipje midden op de geleider te trekken. Verwijder de geleider vervolgens door beide uiteinden vast te pakken en hem recht uit de printer te trekken. Controleer dat de tractor geïnstalleerd is in de voorduwpositie.

Verwijder de afdekking van de vooronderzijde van de voorste papiergeleider.

Bevestig de afdekking van de vooronderzijde opnieuw wanneer u afdrukt van een andere papierbron.

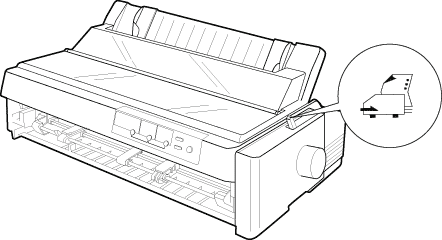

Zet de ontgrendelhendel in de voorduwtractorstand. Zet ook de papierdiktehendel (onder de printerkap) naar de juiste stand voor de dikte van uw papier.

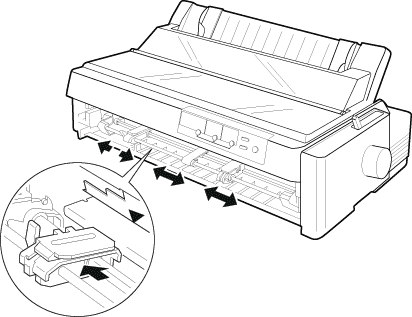

Ontgrendel de linker- en rechtergeleider van de tractor door de vergrendelklepjes van de geleiders naar achteren te duwen.

Schuif de linkergeleider naar de linkermarge van uw papier met behulp van het pijltje in de printer. (Het afdrukken begint bij het pijltje.) Trek de hendel vervolgens naar voren om het te vergrendelen.

Zie Papieruitlijning en Aanbevolen afdrukgebied voor meer informatie over de positie van de linkermarge.

Schuif de rechtergeleider zodanig dat deze overeenkomt met de breedte van het papier, maar vergrendel deze geleider niet. Verplaats de papiersteun totdat deze zich halverwege de twee geleiders bevindt zoals in de afbeelding hierboven.

Open beide geleiderklepjes. Zorg dat uw papier een strakke, rechte rand heeft en plaats de eerste vier gaatjes van het papier met de afdrukzijde naar boven over de tractorpinnetjes. Sluit vervolgens de geleiderklepjes.

Verschuif de rechtergeleider om het papier strak te trekken en duw vervolgens de vergrendelingshendel omlaag om het vast te zetten.

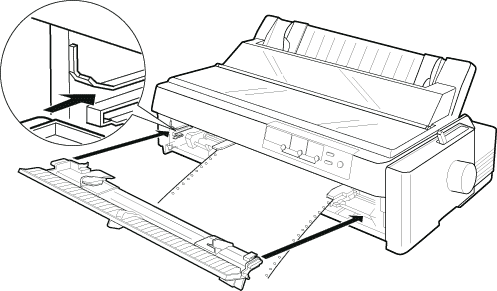

Bevestig de voorpapiergeleider door het langs de bevestiginsgleuven te schuiven zoals in de onderstaande afbeelding. Sluit vervolgens de voorpapiergeleider.

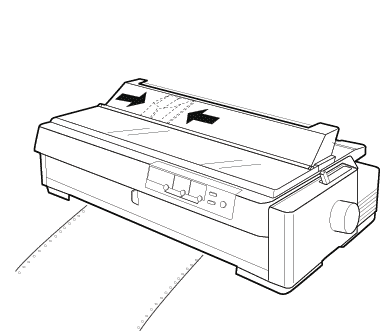

Schuif de randgeleiders naar de zijkant van de bovenpapiergeleider. Zorg ervoor dat de bovenpapiergeleider vlak ligt en dat de printerkap en de papiergeleider dicht zijn.

Sluit de printerkap altijd voordat u gaat afdrukken. Afdrukken is niet mogelijk wanneer de kap open is.

Leg altijd de bovenpapiergeleider vlak als u afdrukt op kettingpapier.

Zorg ervoor dat de printer aanstaat. Het is mogelijk dat u de printerdriverinstellingen moet controleren en wijzigen. Zodra de printer gegevens ontvangt, laadt hij het papier automatisch en begint hij met afdrukken. De afgedrukte vellen worden over de papiergeleider naar de achterzijde van de printer gevoerd.

Nadat het afdrukken is voltooid, voert u de stappen in het volgende gedeelte uit om het afgedrukte document af te scheuren.

Als de eerste regel te hoog of te laag op de pagina wordt afgedrukt, kunt u dit verhelpen met de functie Micro Adjust (Nauwkeurig aanpassen), aan de hand van de instructies in De beginpositie instellen.

Gebruik de knop voor papierinvoer nooit om de beginpositie van het papier te wijzigen. Hierdoor kan de printer beschadigd raken of de beginpositie van het papier verliezen.

Het afgedrukte document verwijderen uit de voorduwtractor

Om het afgedrukte document te verwijderen, volgt u de volgende stappen:

Controleer of de lampjes Tear Off/Card knipperen. (Hiermee wordt aangegeven dat het papier zich in de afscheurpositie bevindt.) U moet mogelijk nogmaals op de knop Tear Off/Card drukken om het papier door te voeren naar de afscheurpositie.

Open de afdekking van de papiergeleider en scheur het afgedrukte document af langs de afscheurrand van de printer.

Als de perforatie van het papier niet goed is uitgelijnd met de afscheurrand , kunt u de afscheurpositie aanpassen met de functie Micro Adjust (Nauwkeurig aanpassen). Zie De afscheurpositie instellen.

Gebruik de knop voor papierinvoer nooit om de afscheurpositie te wijzigen. Hierdoor kan de printer beschadigd raken of de afscheurpositie worden verwijderd.

Wanneer u doorgaat met afdrukken, wordt het papier automatisch teruggevoerd naar de positie voor de bovenkant van het papier en wordt het afdrukken gestart.

Om het resterende papier te verwijderen, drukt u op de knop Load/Eject om het papier achterwaarts naar de stand-bypositie te voeren. (Raadpleeg de verklarende woordenlijst voor een uitleg over de stand-bypositie.) Open vervolgens de geleiderklepjes van de tractor en verwijder het papier.

Scheur het afgedrukte document altijd af voordat u op de knop Load/Eject drukt. Als meerdere vellen tegelijk in omgekeerde volgorde worden ingevoerd, kan het papier vastlopen.

De voorduwtractor verwijderen

Om de tractor uit de voorduwpositie te verwijderen, volgt u de volgende stappen:

Verwijder papier uit de tractor zoals beschreven in het vorige gedeelte.

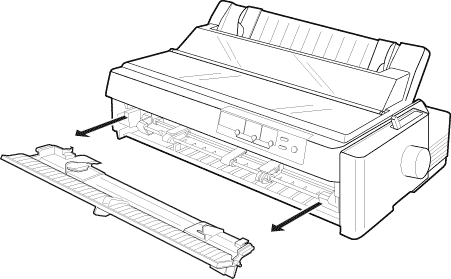

Open de voorpapiergeleider door aan het lipje midden op de geleider te trekken. Verwijder de geleider vervolgens door beide uiteinden vast te pakken en hem recht uit de printer te trekken.

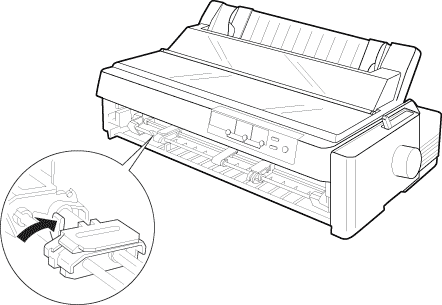

Druk op de vergrendelingsnokken van de tractor, kantel de tractor omhoog en til hem uit de printer.

Plaats de voorpapiergeleider terug door het langs de bevestiginsgleuven van de printer te schuiven totdat hij in de vergrendelde stand valt. Sluit vervolgens de voorpapiergeleider.
