Printerspecificaties
Mechanisch
|
Afdrukmethode:
|
24-naalds matrixprinter
|
|
|
Afdruksnelheid:
|
High speed draft
|
480 cps bij 10 cpi
maximum |
|
Draft
|
360 cps bij 10 cpi
|
|
|
Letter quality
|
120 cps bij 10 cpi
|
|
|
Afdrukrichting:
|
Bidirectionele logica voor het afdrukken van tekst en afbeeldingen. Het unidirectioneel afdrukken van tekst of afbeeldingen kan softwarematig worden ingesteld.
|
|
|
Regelafstand:
|
1/6 inch of instelbaar in stappen van 1/360 inch
|
|
|
Aantal kolommen:
|
136 kolommen (bij 10 cpi)
|
|
|
Resolutie:
|
Maximum
|
360 × 180 dpi (Letter Quality)
360 × 360 dpi (rasterafbeeldingen) |
|
Interfaces:
|
Eén standaard bidirectionele, 8-bits parallelle interface met ondersteuning voor IEEE 1284-Nibble-modus, één USB 2.0-interface (volledige snelheid) en één sleuf voor optionele interface
|
|
|
Methode van papierinvoer:
|
Frictie (papierinvoer aan voor- of bovenzijde)
Duwtractor (papierinvoer aan voor- of achterzijde) Trektractor (papierinvoer aan voor-, onder of achterzijde) Duw- en trektractor (bijkomende tractor is vereist voor een combinatie van duwtractor aan voorzijde en trektractor) Papierrolhouder (optioneel) |
|
|
Snelheid van papierinvoer:
|
Kettingpapier
|
5 inch/seconde
|
|
Losse vellen
|
45 ms/regel bij een interlinie van 1/6 inch
|
|
|
Buffer:
|
128 KB of 0 KB
|
|
|
Ingebouwde lettertypen:
|
Bitmap-lettertypen:
EPSON Draft 10, 12, 15 cpi
EPSON Roman 10, 12, 15 cpi, proportioneel EPSON Sans Serif 10, 12, 15 cpi, proportioneel EPSON Courier 10, 12, 15 cpi EPSON Prestige 10, 12 cpi EPSON Script 10 cpi EPSON OCR-B 10 cpi EPSON Orator 10 cpi EPSON Orator-S 10 cpi EPSON Script C proportioneel |
|
|
Schaalbare lettertypen:
EPSON Roman 10,5, 8-32 pt (elke 2 pt)
EPSON Sans Serif 10,5, 8-32 pt (elke 2 pt) EPSON Roman T 10,5, 8-32 pt (elke 2 pt) EPSON Sans Serif H 10,5, 8-32 pt (elke 2 pt) |
||
|
Letterypen voor streepjescodes:
EAN-13, EAN-8, Interleaved 2/5, UPC-A, UPC-E, Code 39, Code 128, POSTNET
|
||
|
Tekentabellen:
|
Eén Italic en 12 grafische tekentabellen (In sommige landen zijn 34 grafische tekentabellen beschikbaar.) Zie Tekentabellen voor informatie over de tekentabellen.
|
|
|
Tekensets:
|
14 internationale tekensets en één tekenset voor Legal
|
|
|
Betrouwbaarheid:
|
Totaal afdrukvolume
|
40 miljoen lijnen (met uitzondering van printkop)
MTBF 20000 uren ingeschakeld (25% bedrijfscyclus) |
|
Levensduur printkop
|
400 miljoen aanslagen per naald
|
|
|
Afmetingen en gewicht:
|
Hoogte
|
Bij gebruik van losse vellen:
256 mm (10,1 inch) Bij gebruik van kettingpapier:
219 mm (8,6 inch) |
|
Breedte
|
670 mm (26,4 inch)
|
|
|
Diepte
|
Bij gebruik van losse vellen:
402 mm (15,8 inch) Bij gebruik van kettingpapier:
418 mm (16,5 inch) |
|
|
Gewicht
|
circa 12,6 kg (5,67 lb)
|
|
|
Lint:
|
Zwarte lintcassette (S015086)
|
|
|
Levensduur lint
|
15 miljoen tekens
(LQ, 10 cpi, 48 punten/teken) |
|
Elektrische specificaties
|
120 V-model
|
Model met 220 tot 240 V
|
|
|
Invoervoltage
|
103,5 tot 132 V
|
198 tot 264 V
|
|
Frequentiebereik
|
50 tot 60 Hz
|
|
|
Invoerfrequentie
|
49,5 tot 60,5 Hz
|
|
|
Stroomsterkte
|
1,0 A (maximaal 4 A afhankelijk van het tekentype)
|
0,6 A (maximaal 2 A afhankelijk van het tekentype)
|
|
Stroomverbruik
|
Circa 46 W (ISO/IEC 10561-letterpatroon)
Circa 3,0 W in energiezuinige modus
Circa 0 W als apparaat is uitgeschakeld
|
|
Dit product is ook ontworpen voor IT-voedingssystemen met een fase-fasespanning van 220 tot 240 V.
Opmerking:|
Het voltage van de printer staat vermeld op het etiket op de achterkant van de printer.
|
Omgevingsspecificaties
|
Temperatuur
|
Luchtvochtigheid
(zonder condensatie) |
|
|
Tijdens afdrukken
|
5 tot 35˚C (41 tot 95˚F)
|
10 tot 80% RV
|
|
Opslag
|
–30 tot 60˚C (–22 tot 140˚F)
|
0 tot 85% RV
|
Papier
Opmerking:|
Gebruik kringlooppapier en etiketten alleen bij kamertemperatuur en normale luchtvochtigheid, als volgt:
Temperatuur: 15 tot 25˚C (59 tot 77˚F) Luchtvochtigheid: 30 tot 60 % RV Laad geen gevouwen, beschadigd, gekreukeld of omgekruld papier.
|
Gewone losse vellen: invoer langs voor- en bovenzijde
|
Breedte
|
Voor- en bovenzijde:
100 tot 420 mm (3,9 tot 16,5 inch) |
|
Lengte
|
Voorzijde:
148 tot 420 mm (5,8 tot 16,5 inch) Boven:
100 tot 420 mm (3,9 tot 16,5 inch) |
|
Dikte
|
0,065 tot 0,14 mm (0,0025 tot 0,0055 inch)
|
|
Gewicht
|
52 tot 90 g/m2 (14 tot 24 lb)
|
Losbladige meervoudige formulieren: invoer langs voor- en bovenzijde
|
Breedte
|
Voor- en bovenzijde:
100 tot 420 mm (3,9 tot 16,5 inch) |
|
Lengte
|
Voorzijde:
148 tot 420 mm (5,8 tot 16,5 inch) Boven:
100 tot 420 mm (3,9 tot 16,5 inch) |
|
Exemplaren
|
1 origineel + maximaal 5 kopieën
|
|
Dikte
|
0,12 tot 0,46 mm (0,0047 tot 0,018 inch)
|
|
Gewicht
|
40 tot 58 g/m2 (12 tot 15 lb)
|
|
Hechting
|
Lijmrand langs bovenzijde formulier (zowel invoer langs voorzijde als bovenzijde)
Lijmrand langs enkele zijde (alleen invoer voorzijde) |
Enveloppen: alleen invoer langs bovenzijde
|
Grootte
|
No. 6: 165 × 92 mm (6,5 × 3,6 inch)
No. 10: 241 × 105 mm (9,5 × 4,1 inch)
|
|
Dikte
|
0,16 tot 0,52 mm (0,0063 tot 0,0197 inch)
|
|
Gewicht
|
45 tot 90 g/m2 (12 tot 24 lb)
|
Postkaarten: invoer langs voor- en bovenzijde
|
Breedte
|
100 tot 200 mm (3,9 tot 7,8 inch)
|
|
Lengte
|
Voorzijde: 148 tot 200 mm (5,8 tot 7,8 inch)
Boven: 148 tot 200 mm (5,8 tot 7,8 inch)
|
|
Dikte
|
0,22 mm (0,0087 inch)
|
|
Gewicht
|
192 g/m2 (51 lb)
|
Kettingpapier (standaard en meervoudig): invoer langs voor-, achter- en onderzijde
|
Breedte
|
101,6 tot 406,4 mm (4,0 tot 16,0 inch)
|
|
Lengte
|
101,6 tot 558,8 mm (4,0 tot 22,0 inch)
|
|
Exemplaren
|
1 origineel + maximaal 5 kopieën
|
|
Dikte
|
Aanbevolen afdrukgebied 0,065 tot 0,46 mm (0,0025 tot 0,018 inch)
Perforatierand maximaal 0,9 mm (0,035 inch)
|
|
Gewicht
(geen doorslagen) |
52 tot 82 g/m2 (14 tot 22 lb)
|
|
Gewicht
(één vel van meerdere doorslagen) |
40 tot 58 g/m2 (12 tot 15 lb)
|
|
Hechting
|
Puntlijm of gehecht aan beide zijkanten
(invoer langs voor, onder en achter) |
Opmerking:|
Omdat dik doorslagpapier een rechte papierbaan nodig heeft, laadt u die in de voorsleuf.
|
Kettingpapier met etiketten: invoer langs voor- en onderzijde
|
Etiketformaat
|
23,8 × 63,5 mm (15/16 × 2,5 inch) minimum
hoekradius 2,5 mm (0,1 inch) minimaal
|
|
Breedte achterblad
|
101,6 tot 406,4 mm (4,0 tot 16,0 inch)
|
|
Lengte achterblad
(één pagina) |
101,6 tot 558,8 mm (4,0 tot 22,0 inch)
|
|
Dikte achterblad
|
0,07 tot 0,09 mm (0,0028 tot 0,0035 inch)
|
|
Totale dikte
|
0,16 tot 0,19 mm (0,0063 tot 0,0075 inch)
|
|
Gewicht etiket
|
64 g/m2 (17 lb)
|
Rolpapier: invoer aan achterzijde met optionele papierrolhouder
|
Breedte
|
216 ± 3 mm (8,5 ± 0,12 inch)
|
|
Dikte
|
0,07 tot 0,09 mm (0,0028 tot 0,0035 inch)
|
|
Gewicht
|
52 tot 82 g/m2 (14 tot 22 lb)
|

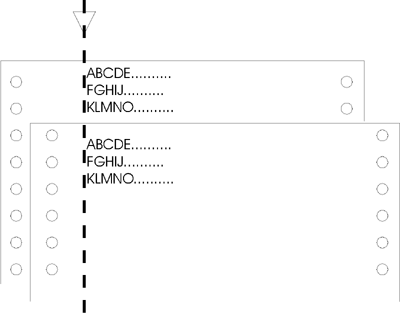

Papieruitlijning
Voorzijde
Het afdrukken begint bij het pijltje. Het deel dat niet kan worden bedrukt bevindt zich links van de pijl.
Achterzijde
Afdrukken begint bij “0” op de schaal. Het niet-afdrukbare gebied ligt links van de “0”.
Aanbevolen afdrukgebied
Opmerking:|
U krijgt het beste resultaat door binnen het aanbevolen afdrukgebied af te drukken. Buiten dat gebied drukt de printer mogelijk niets af.
|
Losse vellen, enveloppen en postkaarten:
|
A
|
De minimale bovenmarge is 4,2 mm (0,17 inch).
|
|
B
|
De minimale linkermarge is 3,0 mm (0,12 inch).
De minimale rechtermarge is 3,0 mm (0,12 inch). De maximale papierbreedte is 420 mm (16,5 inch) en de maximaal afdrukbare breedte is 345,4 mm (13,6 inch). Voor losse vellen breder dan 351,4 mm (13,8 inch) neemt de zijmarge proportioneel toe, afgestemd op de breedte van het papier. |
|
C
|
De minimale ondermarge is 4,2 mm (0,17 inch).
|
Kettingpapier:
|
A
|
De minimale marge boven en onder de perforatie is 4,2 mm (0,17 inch) per marge.
|
|
B
|
De minimale linker- en rechtermarge is 13 mm (0,51 inch) per marge.
De afdrukbreedte is maximaal 345,4 mm (13,6 inch). De maximale papierbreedte is 420 mm (16,5 inch) en de maximaal afdrukbare breedte is 345,4 mm (13,6 inch). Bij kettingpapier dat breder is dan 371,4 mm (14,6 inch), neemt de grootte van de zijmarges evenredig met de breedte van het papier toe. |
Papierrol:
|
A
|
De minimale bovenmarge is 4,2 mm (0,17 inch).
|
|
B
|
De minimale linkermarge is 3,0 mm (0,12 inch).
De minimale rechtermarge is 3,0 mm (0,12 inch). De afdrukbreedte is maximaal 203,2 mm (8,0 inch). |
