Tintenpatronen austauschen

Verwendung der Bedienfeldtasten
EPSON StatusMonitor verwenden

Dieser Drucker verwendet mit IC-Chips ausgestattete Tintenpatronen. Der IC-Chip überwacht den Tintenfüllstand einer jeden Tintenpatrone, so dass die restliche Tinte aufgebraucht werden kann, selbst wenn eine Tintenpatrone entfernt und wieder eingesetzt wird. Jedes Mal, wenn eine neue Tintenpatrone eingesetzt wird, wird jedoch Tinte verbraucht, da der Drucker stets automatisch einen Selbsttest durchführt.

Sie können eine Tintenpatrone mit Hilfe der Tasten auf dem Bedienfeld des Druckers oder mit Hilfe des Utilitys Statusmonitor austauschen. Näheres finden Sie im folgenden Abschnitt.

Verwendung der Bedienfeldtasten

Die Kontrollleuchten des Druckers zeigen an, wenn es Zeit für den Erwerb einer Ersatztintenpatrone ist und wenn eine leere Tintenpatrone ausgetauscht werden muss.

In dieser Tabelle finden Sie den Status der Bedienfeldanzeigen und die entsprechend durchzuführenden Aktionen beschrieben.

Kontrollleuchten

Vorgehensweise

Besorgen Sie eine Monochromtintenpatrone (T036) bzw. Farbtintenpatrone (T037).

Tauschen Sie die leere Monochrom- bzw. Farbtintenpatrone aus.

Mit EPSON StatusMonitor 3 (Windows) oder EPSON-Statusmonitor (Macintosh) können Sie feststellen, welche Tintenpatrone leer ist.

Vorsicht:

Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Lassen Sie niemals zu, dass Kinder Tintenpatronen in die Hand bekommen oder gar daraus trinken.

Seien Sie beim Umgang mit benutzten Tintenpatronen vorsichtig, da um die Tintenzuleitungsöffnung herum noch immer ein wenig Tinte vorhanden sein kann. Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf.

Achtung:

Es wird empfohlen, ausschließlich original EPSON-Tintenpatronen zu verwenden. Produkte, die nicht von EPSON hergestellt sind, können Beschädigungen am Drucker verursachen, die nicht durch die von EPSON-Garantie abgedeckt sind.

Nehmen Sie die alte Tintenpatrone erst heraus, wenn Sie eine Ersatztintenpatrone bereitgelegt haben. Die in den Düsen noch verbleibende Resttinte kann andernfalls austrocknen.

Füllen Sie die Tintenpatronen nicht erneut auf. Der Drucker berechnet den verbleibenden Füllstand der Tintenpatronen mit Hilfe des IC-Chips an der Tintenpatrone. Beim Nachfüllen der Tintenpatrone wird die verbleibende Tinte nicht neu vom IC-Chip berechnet und die verfügbare Tintenmenge ändert sich nicht.

Hinweis:

Ist eine der Tintenpatronen leer, können Sie den Druckvorgang nicht fortsetzen, auch wenn die andere Patrone noch Tinte enthält. Bevor Sie drucken, muss die leere Tintenpatrone erst ausgetauscht werden.

Um eine Tintenpatrone auszutauschen, bevor diese leer oder fast leer ist, drücken Sie gleichzeitig auf die Wartungstaste und den Betriebsanzeige .

Tinte wird nicht nur beim Drucken von Dokumenten verbraucht, sondern auch während der Druckkopfreinigung, während des Selbstreinigungszyklus (der jedes Mal nach dem Einschalten des Druckers abläuft) und beim Austauschen der Tintenpatrone.

Nähere Informationen zu den Tintenpatronen finden Sie unter Tintenpatronen handhaben.

Verwenden Sie zum Austauschen einer Tintenpatrone die Wartungstaste . Beachten Sie hierzu die nachfolgend aufgeführten Schritte.

Stellen Sie sicher, dass der Drucker eingeschaltet ist. Die Betriebsanzeige sollte leuchten, jedoch nicht blinken.

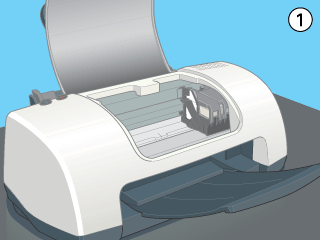

Öffnen Sie die Druckerabdeckung.

Betätigen Sie die Wartungstaste . Der Druckkopf fährt in die Tintenpatronen- oder Monochrompatronen-Auswechselposition und die Betriebsanzeige beginnt zu blinken. Die Fehlerkontrollleuchte blinkt ebenfalls oder leuchtet konstant ohne zu blinken. Wenn beide Tintenpatronen leer sind, fährt der Druckkopf zunächst in die Tintenpatronen-Auswechselposition für die Monochrom-Tintenpatrone. Betätigen Sie nach dem Austauschen der Monochrom-Tintenpatrone erneut die Wartungstaste , um zur Auswechselposition der Farbpatrone zu schalten.

Achtung:

Bewegen Sie den Druckkopf nicht von Hand, der Drucker kann dadurch beschädigt werden. Drücken Sie zum Bewegen des Druckkopfes stets die Wartungstaste .

Achten Sie beim Auswechseln der Tintenpatronen darauf, den nachfolgend gezeigten Tintenpatronensensor nicht zu berühren.

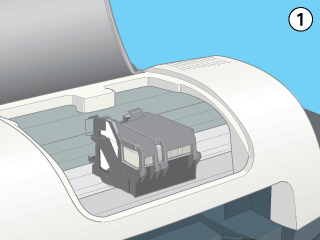

Ziehen Sie die Arretierbügel der Tintenpatronen so weit wie möglich nach oben. Die Tintenpatrone wird leicht aus der Arretierbügel geschoben. Nehmen Sie die Tintenpatrone aus dem Drucker heraus und entsorgen Sie sie gemäß den gesetzlichen Bestimmungen. Versuchen Sie nicht, eine Tintenpatrone zu zerlegen oder nachzufüllen.

Vorsicht:

Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf.

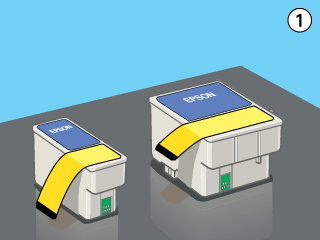

Entfernen Sie die neue Tintenpatrone aus der Schutzhülle. Entfernen Sie als nächstes ausschließlich das gelbe Versiegelungsband von der Tintenpatrone. Berühren Sie nicht den grünen IC-Chip auf der Patronenseite.

Achtung:

Vor dem Installieren der Tintenpatronen müssen Sie die gelbe Versiegelung entfernen, weil die Tintenpatronen sonst unbrauchbar werden.

Wenn Sie eine Tintenpatrone installiert haben, ohne zuvor das gelbe Versiegelungsband entfernt zu haben, müssen Sie die Tintenpatrone wieder entfernen und eine neue installieren. Entfernen Sie zunächst das gelbe Versiegelungsband und installieren Sie die Tintenpatrone dann im Drucker.

Der blaue Teil des Versiegelungsbandes oben an der Patrone darf nicht entfernt werden. Die Druckkopfdüsen können sonst verstopfen, sodass nicht mehr gedruckt werden kann.

Entfernen Sie nicht das Versiegelungsband an der Unterseite der Patrone, sonst kann die Patrone unbrauchbar werden.

Berühren Sie nicht den grünen IC-Chip an der Seite der Tintenpatrone, weil sonst normaler Betrieb und Drucken unter Umständen nicht mehr möglich sind.

Wenn eine Tintenpatrone vorübergehend aus dem Drucker entnommen wird, achten Sie darauf, den Tintenzufuhrbereich der Tintenpatrone vor Schmutz und Staub zu schützen. Lagern Sie die Tintenpatrone in derselben Umgebung wie den Drucker. Stellen Sie beim Lagern der jeweiligen Tintenpatrone sicher, dass diese, wie in der Abbildung oben dargestellt, senkrecht steht (das Etikett, das die Farbe der Tintenpatrone anzeigt, muss oben auf der Tintenpatrone sichtbar sein). Das Ventil in der Tintenzufuhröffnung nimmt überschüssige, austretende Tinte auf. Ein vorsichtiger Umgang mit den Tintenpatronen ist jedoch ratsam. Berühren Sie keinesfalls die Tintenzufuhröffnung der Tintenpatrone oder den Bereich um die Tintenzufuhröffnung herum.

Stellen Sie sicher, dass Sie nach dem Entfernen einer benutzten Tintenpatrone stets sofort eine neue Tintenpatrone in den Drucker einsetzen. Wenn Sie nicht sofort eine neue Tintenpatrone einsetzen, kann der Druckkopf austrocknen und nicht mehr korrekt funktionieren.

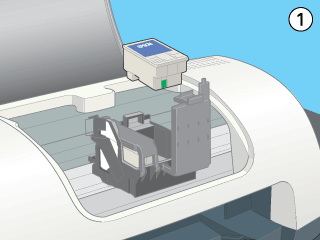

Setzen Sie die entsprechende Tintenpatrone in den dafür vorgesehenen Tintenpatronenhalter ein. Schließen Sie dann die Arretierbügel der jeweiligen Tintenpatronen. Wenden Sie niemals übermäßige Kraft auf die Tintenpatrone an.

Achtung:

Nachdem Sie eine Tintenpatrone aus dem Drucker entfernt haben, setzen Sie stets sofort eine neue Tintenpatrone ein. Wenn keine Tintenpatrone eingesetzt ist, kann der Druckkopf austrocknen und somit ein Drucken nicht mehr möglich sein.

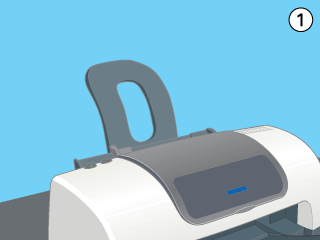

Schließen Sie die Druckerabdeckung.

Betätigen Sie die Wartungstaste . Der Drucker bewegt den Druckkopf und beginnt mit der Aktivierung des Tintenzuleitungssystems. Der Reinigungszyklus dauert ca. 30 Sekunden. Wenn die Aktivierung des Tintenzuleitungssystems abgeschlossen ist, kehrt der Druckkopf wieder in die Abdeckposition zurück. Die Betriebsanzeige hört auf zu blinken und leuchtet. Die Fehlerkontrollleuchte erlischt.

Achtung:

Die Betriebsanzeige blinkt, während der Drucker das Tintenzuleitungssystem aktiviert. Schalten Sie den Drucker niemals aus, während die Betriebsanzeige blinkt. Andernfalls wird das Tintenzuleitungssystem möglicherweise nicht vollständig aktiviert.

[Oben]

EPSON StatusMonitor verwenden

Sie können den verbleibenden Tintenfüllstand vom Computer aus mit Hilfe von EPSON StatusMonitors 3 (Windows) bzw. EPSON-Statusmonitors (Macintosh) überwachen sowie auf dem Bildschirm Anweisungen zum Austauschen einer fast leeren oder leeren Tintenpatrone anzeigen.

Wenn eine Tintenpatrone fast oder völlig leer ist, klicken Sie im Statusfenster von EPSON StatusMonitors auf Wie Sie.... Folgen Sie beim Austauschen der Tintenpatrone den Anweisungen am Bildschirm.

Weitere Informationen zur Verwendung von EPSON StatusMonitors finden Sie unter EPSON StatusMonitor 3 verwenden für Windows bzw. unter EPSON-Statusmonitor verwenden für den Macintosh.
