Productinformatie

Onderdelen van de scanner

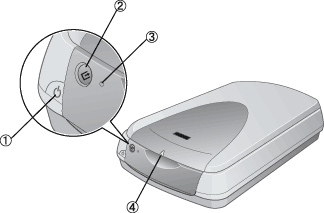

Lampjes en knoppen

1. aan-uitknop
2. knop Start
3. indicatielampje
4. lampje transparanteneenheid
5. geïntegreerde transparanteneenheid

1. glasplaat
2. reflecterende mat
3. loopstuk (in de uitgangspositie)

Opmerking:

Uw scanner wordt geleverd met een filmadapter (hierna geïntegreerde transparanteneenheid genoemd) voor het scannen van dia's en film. De geïntegreerde transparanteneenheid doet tevens dienst als deksel en is voorzien van een reflecterende mat. Controleer of de reflecterende mat bevestigd is voordat u reflecterende documenten scant.

1. IEEE 1394-interfaceconnector (FireWire)
2. USB-interfaceconnector
3. optie-interfaceconnector
4. transportvergrendeling
5. netsnoeraansluiting

Lampjes en knoppen

De scanner heeft twee lampjes en knoppen.

1. aan-uitknop
2. knop Start
3. indicatielampje
4. lampje transparanteneenheid

Lampjes

Lampje	Kleur	Status lampje	Betekenis
indicator	Groen	Aan	Gereed om te scannen.
	Groen	Knippert	Bezig met initialiseren of scannen.
	Rood	Knippert	Er is een fout opgetreden. Zie Foutmeldingen voor meer informatie.
	(Geen)	Uit	De scanner is uitgeschakeld.
Transparanteneenheid	Blauw	Aan	De geïntegreerde transparanteneenheid is ingeschakeld.
Transparanteneenheid	(Geen)	Uit	De geïntegreerde transparanteneenheid is uitgeschakeld.

Knoppen

Knop	Functie
Aan-uitknop	Hiermee zet u de scanner aan en uit.
Start	Hiermee scant en verstuurt u afbeeldingen in één enkele stap naar een opgegeven toepassing. Zorg ervoor dat u EPSON Scan en EPSON Smart Panel hebt geïnstalleerd voordat u deze functie gebruikt. Zie De knop Start gebruiken voor meer informatie.
