Numérisation de base / Utilisation de l'adaptateur de films
Pour le modèle Perfection 1650
Déballage de l'adaptateur de films
Dépose du capot
Dépose du lecteur de transparents intégré (Perfection 1650 Photo)
Installation de l'adaptateur de films
Supports de films
Chargement d'un film ou de diapositives
Numérisation de documents normaux (opaques)
En installant simplement l'adaptateur de films (B81317
) sur votre scanner, vous pourrez numériser des bandes de film négatif et des diapositives. L'adaptateur de films est compact afin de pouvoir être installé ou retiré facilement selon que vous souhaitez numériser des documents transparents ou des documents opaques normaux (papier).
Déballage de l'adaptateur de films
À l'ouverture du paquet, vérifiez que les articles suivants sont présents. Si l'un d'eux est absent ou endommagé, contactez immédiatement votre revendeur EPSON Ne jetez pas le paquet après avoir déballé l'adaptateur de films car il pourra être réutilisé pour le rangement de cet accessoire lorsque vous n'aurez plus besoin de numériser des transparents.
Adaptateur de films
Supports de films
|
|
|
Bande de film 35 mm
(plusieurs vues)
|
4x 5" (101,6 x 127 mm)
|
|
|
|
Film 120 / 220 (6 cm x 9 cm)
|
Bande de film 35 mm (une seule vue)
Remarque : Non pris en charge par les modèles Perfection 1650 et Perfection 1650 Photo.
|
[Haut]
Dépose du capot
Pour retirer le capot, procédez comme suit.
 |
Ouvrez le capot.
|
 |
Tirez-le verticalement.
|
 |
Remarque :
|
 |
Lorsque la numérisation est terminée, réinstallez le capot dans l'ordre inverse de sa dépose.
|
[Haut]
Dépose du lecteur de transparents intégré (Perfection 1650 Photo)
Pour retirer le lecteur de transparents intégré, procédez comme suit.
|
|
Assurez-vous que le scanner est débranché.
|
|
|
Débranchez le câble du lecteur de transparents intégré du connecteur optionnel du scanner.
|
 |
Ouvrez le lecteur de transparents intégré.
|
 |
Tirez-le verticalement.
|
|
Remarque :
|
|
Lorsque la numérisation est terminée, réinstallez le lecteur de transparents intégré dans l'ordre inverse de sa dépose.
|
[Haut]
Installation de l'adaptateur de films
Pour installer l'adaptateur de films optionnel sur le scanner, procédez comme suit.
|
|
Vérifiez que le scanner est hors tension et débranché.
|
|
|
Placez l'adaptateur de films optionnel sur la vitre d'exposition de sorte que les charnières soient situées du côté arrière du scanner et que l'unité soit ajustée à la vitre d'exposition.
|
|
|
Insérez le connecteur du câble de l'adaptateur de films dans le connecteur optionnel du scanner.
|
 |
Branchez le scanner.
|
 |
Mettez l'adaptateur de films sous tension.
|
[Haut]
Supports de films
Grâce à l'adaptateur de films, des documents transparents tels que films positifs et négatifs peuvent être numérisés par passage de la lumière à travers le document. Les sections suivantes expliquent comment numériser des documents transparents.
Quatre supports de films sont fournis avec cette unité. Pour numériser un film, suivez les instructions qui suivent.
 |
Important :
|
|
Tenez le film par les bords ou utilisez des gants. En touchant la surface du film avec les mains nues, vous risquez d'y laisser des empreintes ou d'autres traces.
|
|
Remarque :
|
| -
Si vous avez l'intention de numériser des documents transparents à partir de l'application EPSON Smart Panel, reportez-vous à la documentation de EPSON Smart Panel pour avoir plus de détails.
|
| -
Si vous avez l'intention de numériser des documents transparents à partir de l'utilitaire EPSON Photo Print, reportez-vous à la documentation de EPSON Photo Print pour avoir plus de détails.
|
| -
Le bord inférieur du film est celui sur lequel sont indiqués le nom du fabricant et les numéros d'identification du film.
|

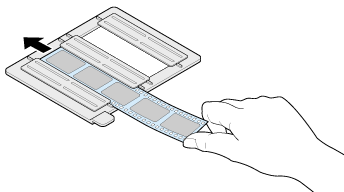

Bande de film 35 mm (plusieurs vues)
Insérez une bande de film dans le support de films de 35 mm pour plusieurs vues, bord inférieur orienté vers le bas.
Film 120 / 220 (6 cm x 9 cm)
Insérez un film dans le support de films de format 120 / 220 (6 cm x 9 cm), bord inférieur orienté vers le bas.
Film 4 x 5" (101,6 x 127 mm)
Insérez un film dans le support de films de format 4 x 5", bord inférieur orienté vers le bas.
[Haut]
Chargement d'un film ou de diapositives
Vous pouvez numériser des diapositives et des bandes de film dans la zone de numérisation de 4 x 5" (101,6 x 127 mm) de l'adaptateur de films.
|
Remarque :
|
| -
Avant de numériser des transparents, nettoyez l'intérieur du capot adaptateur de films, la vitre d'exposition du scanner et la fente située à proximité des charnières.
|
| -
Vous devez sélectionner Trans. Film nég., Trans. Film nég. monochrome, ou Trans. Film pos. pour le paramètre Source du document en mode Manuel en fonction du type de film (négatif ou positif) que vous numérisez. Le logiciel du scanner commande automatiquement le fonctionnement de l'adaptateur de films.
|
Pour charger un film ou des diapositives, procédez comme suit.
|
Important :
|
|
Tenez le film par les bords ou utilisez des gants. En touchant la surface du film avec les mains nues, vous risquez d'y laisser des empreintes ou d'autres traces.
|
|
|
Ouvrez la partie supérieure de l'adaptateur de films, en maintenant la base en bas.
|
|
|
Chargez le transparent, face à numériser vers le bas, sur la vitre d'exposition du scanner dans la fenêtre de l'adaptateur de films, comme illustré ci-dessous.
|
Bande de film 35 mm (plusieurs vues)
Chargement d'un film 120 / 220 (6 cm x 9 cm)
Chargement d'un film 4 x 5" (101,6 x 127 mm)
Chargement d'une diapositive
Chargement de diapositives
Bande de film 35 mm (plusieurs vues)
Si vous numérisez une bande de film de 35 mm comportant plusieurs vues, placez-la dans le support de films de 35 mm pour plusieurs vues.
| |
Remarque :
|
| |
Placez le support de films sur la vitre d'exposition en l'alignant avec l'angle supérieur gauche de l'adaptateur de films.
|
Chargement d'un film 120 / 220 (6 cm x 9 cm)
Pour numériser un film 120 / 220 (6 cm x 9 cm) ou similaire, utilisez le support de films comme illustré ci-dessous.
Chargement d'un film 4 x 5" (101,6 x 127 mm)
Pour un film de format 4" x 5" ou similaire, utilisez le support de films comme illustré ci-dessous.

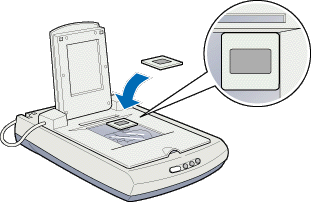

Chargement d'une diapositive
Pour numériser une diapositive, placez-la directement sur la vitre d'exposition et alignez-la avec l'angle supérieur droit de l'adaptateur de films.
Chargement de diapositives
Pour numériser des diapositives ou des transparents dont le format ne correspond pas à celui du support de films, placez-les directement sur la vitre d'exposition. Pour plusieurs diapositives, veillez à ce qu'elles soient jointives, sans aucun intervalles entre elles.
| |
Remarque :
|
| |
Si plusieurs diapositives sont numérisées puis affichées dans la fenêtre d'aperçu des miniatures, l'ordre dans lequel elles apparaissent à l'écran n'est pas celui dans lequel elles ont été numérisées. L'affichage des miniatures commence par l'image située dans l'angle supérieur droit et se poursuit dans le sens vertical. Reportez-vous à la section Aperçu des miniatures.
|
|
|
Fermez l'unité.
|
|
Remarque :
|
| -
Assurez-vous que l'unité est totalement fermée afin d'éviter toute perte d'information de l'image couleur.
|
| -
Vous pouvez déplacer et régler la position du film 35 mm en faisant glisser les bandes dans le support de films de sorte que les vues que vous voulez numériser soient positionnées dans la fenêtre.
|
| -
Pour retirer un support de films de la vitre d'exposition, faites-le glisser vers la gauche ou vers la droite puis retirez-le de la fenêtre.
|
| -
Laissez l'ouverture représentée ci-dessous découverte ; dans le cas contraire, les couleurs de vos numérisations pourraient s'en trouver modifiées.
|
[Haut]
Numérisation de documents normaux (opaques)
Lorsque vous voulez de nouveau numériser des documents opaques normaux, vous pouvez simplement mettre l'adaptateur de films hors tension et placer les documents entre l'adaptateur et la vitre d'exposition. Si vous n'avez pas l'intention de numériser des transparents pendant un certain temps, vous pouvez retirer l'adaptateur de films et le ranger dans son emballage d'origine.
Retirez l'adaptateur de films dans l'ordre inverse de celui décrit à la section Installation de l'adaptateur de films.
|
Important :
|
|
Veillez à mettre l'adaptateur de films hors tension avant de le retirer.
|
|
Remarque :
|
| -
Lorsque vous numérisez des documents fins, il est possible que le dessous de l'adaptateur de films apparaisse sur le document issu de la numérisation. Dans ce cas, utilisez le capot ou le lecteur de transparents intégré au lieu de l'adaptateur de films optionnel.
|
| -
Pour numériser et imprimer des documents opaques, tels que des photos, à l'aide de EPSON Smart Panel, retirez d'abord l'adaptateur de films optionnel et remettez en place le capot ou le lecteur de transparents intégré.
|
|
Remarque pour les utilisateurs du modèle Perfection 1650 Photo :
|
|
Avant de numériser des documents opaques, vérifiez que le cache pour documents opaques est fixé au lecteur de transparents intégré.
|
