Частини принтера й функції панелі керування

a.

Пюпітр: підтримує папір, завантажений у лоток подачі.

b.

Лоток для подачі паперу: Притримує папір і подає на друк.

c.

Кришка принтера: Прикриває механізм друку. Відкривати лише при встановленні чи заміні картриджів.

d.

Передня кришка: Закриває передній слот для ручної подачі паперу. Відкривати лише для друку на товстому папері або CD/DVD дисках.

e.

Вихідний лоток: Підтримує папір, який вийшов із принтера.

f.

EXT. I/F USB-порт: Під'єднайте кабель USB від вашої цифрової камери або пристрою зберігання фотографій, такого як EPSON Multimedia Storage Viewer.

є.

Направляюча: Тримають папір безпосередньо у механізмі подачі. Підсуньте край напрямної до краю паперу.

a.

Направляюча: Допомагає завантажити рулонний папір або окремі аркуші прямо у задній слот для ручної подачі паперу.

b.

Задній слот для ручної подачі паперу: Притримує рулонний папір або окремі аркуші паперу. Після того, як ви потримаєте папір на місці три секунди, автоматично подає рулонний папір або окремі аркуші паперу.

c.

Гнізда USB: Кожен з двох роз'ємів забезпечує з'єднання вашого комп'ютеру з принтером за допомогою кабелю USB. Ви можете під'єднати до принтера два комп'ютера одночасно.

d.

Тримач рулонного паперу: Приєднується до принтера та притримує рулонний папір.

e.

Ручка рулонного паперу: Повертає рулонний папір.

f.

Задній спрямовувач аркушів: Тримає спеціальні носії, такі як Velvet Fine Art Paper (Оксамитовий папір для художнього друку), незгинними. Задній спрямовувач аркушів та тримач рулонного паперу не можуть бути приєднані до принтера одночасно.

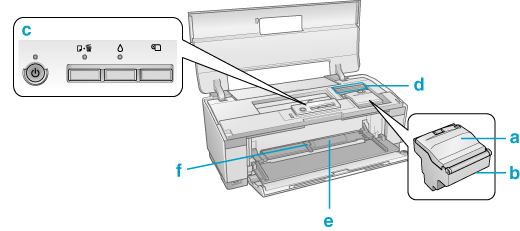

a.

Кришка картриджа: Захищає чорнильні картриджі. Відкривати лише при встановленні чи заміні картриджів.

b.

Друкувальна голівка: призначена для нанесення чорнил на папір.

c.

Панель керування: Використовуйте кнопки і стежте за індикаторами, щоб керувати принтером. Докладнішу інформацію див. у наступному розділі.

d.

Індикатор чорнил у картриджі: Показує, коли чорнила у картриджі закінчилися або майже закінчилися.

e

Передній слот для ручної подачі паперу: Притримує та завантажує товстий папір та CD/DVD диски. Відкривати лише для друку на товстому папері або CD/DVD дисках.

f

Направляюча: Тримає товстий папір та CD/DVD диски рівно, завантажуючи їх у передній лоток для подачі аркушів.

живлення

Для вмикання і вимикання принтера.

чорнило

Натисніть, щоб зсунути друкувальну голівку у положення заміни чорнильного картриджа.

Коли визначається низький рівень чорнила, натисніть, щоб зсунути друкувальну голівку у положення перевірки чорнила.

Після заміни чорнильного картриджа натисніть, щоб повернути друкувальну голівку у вихідне положення.

Коли індикатор чорнила   вимкнено, натисніть і тримайте протягом 3 секунд, щоб очистити друкувальну голівку.

папір

Натисніть, щоб завантажити чи витягнути папір.

Натисніть, щоб продовжити друк після помилки з виходом паперу чи помилки подачі кількох аркушів.

Натисніть, щоб скасувати друк протягом завдання на друк.

рулонний папір

Натисніть, щоб після друку на рулонному папері надрукувати лінію відрізання та завантажити папір у різак. Натисніть після обрізання рулонного паперу, щоб знову завантажити папір у положення для друку. Натисніть та утримуйте 3 секунди, щоб перемістити рулонний папір у положення для видалення.

живлення

Увімкн., коли принтер увімкнено.

Блимає, коли принтер отримує дані, друкує, заміняє чорнильний картридж, заряджає чорнило чи очищає друкувальну голівку.

закінчилися чорнила

Увімкн., коли у картриджа закінчилися чорнила.

Блимає, коли у картриджа майже закінчилися чорнила.

немає паперу

Вмикається, коли закінчується папір чи лоток CD/DVD неправильно завантажено.

Блимає, коли папір або вміст лотку для CD/DVD дисків зім'яті або коли під час друку на папері передній лоток відкритий.
