Súčasti tlačiarne a funkcie ovládacieho panela
Súčasti tlačiarne
 |
 |
|
a.
|
Ovládací panel
|
|
b.
|
Výstupný zásobník
|
|
c.
|
Nadstavec výstupného zásobníka
|
|
d.
|
Zarážka
|
|
e.
|
Kazeta s papierom
|
|
f.
|
Kryt kazety s papierom
|
|
g.
|
Bočné vodiace lišty
|
|
a.
|
Kryt tlačiarne
|
|
b.
|
Kryt atramentovej kazety
|
|
c.
|
Držiak atramentovej kazety
|
|
d.
|
Tlačová hlava (pod držiakom atramentovej kazety)
|
|

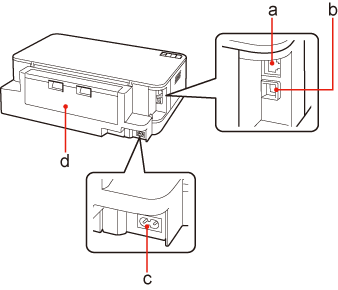

a.
|
Port LAN
|
|
b.
|
Port USB
|
|
c.
|
Vstup pre striedavý prúd
|
|
d.
|
Zadná jednotka
|
Ovládací panel
Tlačidlá
Tlač
|
Tlačidlo
|
Funkcia
|
 |
Stlačením tlačiareň zapnete a vypnete.
|
 |
Stlačením papier založíte alebo vysuniete.
Stlačením obnovíte tlač po chybe z dôvodu nedostatku papiera alebo podávaní viacerých strán.
Stlačením zrušíte tlač počas tlačovej úlohy.
|
 |
Stlačením posuniete držiak atramentovej kazety do polohy na výmenu kazety.
Po zistení spotrebovanej atramentovej kazety stlačte toto tlačidlo na posunutie držiaka atramentovej kazety do polohy na kontrolu atramentu.
Ak kontrolka
 nesvieti, stlačte a 3 sekundy podržte toto tlačidlo na vyčistenie tlačovej hlavy. |
Sieť
|
Tlačidlo
|
Funkcia
|
 |
Podrobnosti pozrite Sprievodca sieťou.
|
 |
Podrobnosti pozrite Sprievodca sieťou.
|
Kontrolky
Tlač
|
Kontrolka
|
Opis
|
|
|
Svieti, keď je tlačiareň zapnutá.
Bliká, keď tlačiareň prijíma údaje, tlačí, vymieňa atramentovú kazetu, plní atrament alebo čistí tlačovú hlavu.
|
|
|
Svieti, keď sa v tlačiarni minul papier alebo ak sa súčasne podávajú dva listy papiera.
Bliká, keď sa zasekol papier, keď je výstupný zásobník zatvorený alebo keď tlačiareň nemôže tlačiť.
|
|
|
Svieti, keď sa spotrebovala atramentová kazeta.
Bliká, keď sa takmer spotrebovala atramentová kazeta.
|
Podrobnosti o chybovom stave pozrite v nasledujúcich pokynoch.
Pozrite časť Indikátory chýb
Sieť
|
Tlačidlo
|
Funkcia
|
|
|
Podrobnosti pozrite Sprievodca sieťou.
|
Podrobnosti o stave siete pozrite Sprievodca sieťou.
