Элементы устройства и функции панели управления

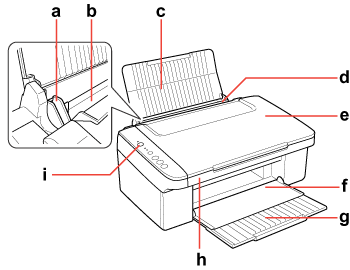

Элементы устройства
a. Боковая направляющая: помогает ровно размещать бумагу. Передвиньте левую боковую направляющую так, чтобы она вплотную прилегала к стопке бумаги.
b. Податчик бумаги: автоматически подает бумагу из стопки.
c. Подставка для бумаги: поддерживает бумагу, загруженную в податчик бумаги.
d. Крышка податчика: предотвращает падение предметов, расположенных на крышке сканера, внутрь устройства, когда крышку сканера поднимают вверх.
e. Крышка сканера: для размещения документа или фотографии откройте и закройте ее.
f. Приемный лоток: предназначен для бумаги, поступающей из устройства.
g. Удлинитель приемного лотка: поддерживает бумагу, поступающую из устройства.
h. Сканирующий блок: для замены чернильных картриджей откройте и закройте его.
i.
Кнопка On: служит для включения и выключения устройства.
Кнопка On: служит для включения и выключения устройства.

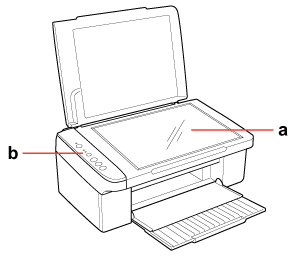

a. Планшет: размещайте на планшете оригиналы стороной для сканирования вниз.
b. Панель управления: подробнее о работе с панелью управления см. в разделе Панель управления.
a. Разъем для кабеля USB: служит для подключения устройства к компьютеру.
b. Разъем для шнура питания: служит для подключения шнура питания.

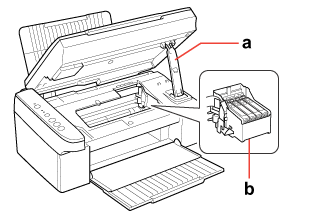

a. Подставка для сканирующего блока: поддерживает сканирующий блок при замене чернильных картриджей.
b. Печатающая головка: наносит чернила на бумагу.

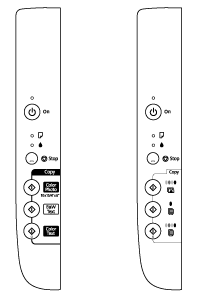

Панель управления
Кнопки
|
Кнопка
|
Функция
|
|
On
|
Нажмите эту кнопку для включения и выключения устройства.
|
 Stop
|
Кнопка остановки. Нажмите эту кнопку для отмены сканирования или печати. Печатаемый лист выдается. Нажмите эту кнопку и удерживайте ее в течение трех секунд для очистки печатающей головки (когда индикатор
 не горит). |
 Color Photo (Цветная фотография)
|
Нажмите эту кнопку для цветного копирования фотографии 4 × 6 дюймов (10 × 15 см) без полей.
|
|
B&W Text (Черно-белый текст)
|
Нажмите эту кнопку для черно-белого копирования документа A4. Нажмите эту кнопку и удерживайте ее в течение трех секунд для печати с полями.
|
|
Color Text (Цветной текст)
|
Нажмите эту кнопку для цветного копирования документа A4. Нажмите эту кнопку и удерживайте ее в течение трех секунд для печати с полями.
|
Индикаторы
Примечание|
Все индикаторы, кроме индикатора On (Вкл.), гаснут через десять минут, если кнопки не нажимаются. Для возврата индикаторов в исходное состояние нажмите любую кнопку, кроме
On. |
|
Индикатор
|
Вид
|
Состояние
|
|
On
|
On
|
Устройство включено.
|
|
Медленно мигает
|
Устройство активно.
|
|
|
Быстро мигает
|
Устройство выключается.
Устройство выполняет прокачку чернильных картриджей.
|
|
 |
Горит или мигает
|
Произошла ошибка
|
|
|
On
|
Один или несколько чернильных картриджей израсходованы или отсутствуют.
|
|
Медленно мигает
|
В одном или нескольких чернильных картриджах заканчиваются чернила. Печать можно продолжать, пока чернильный картридж не будет израсходован.
|
|
|
Быстро мигает
|
Устройство выполняет прокачку чернильных картриджей.
|
