Componentele imprimantei şi funcţiile panoului de control

Componentele imprimantei

a.
Suport pentru hârtie
b.
Sertar de alimentare
c.
Capac imprimantă
d.
Tavă de alimentare CD/DVD
e.
Tavă de ieşire
f.
Interfaţă externă port USB
g.
Ghidaje margine

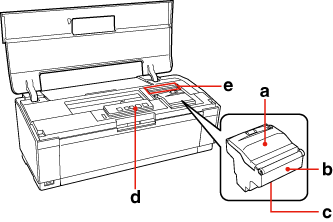

a.
Capac cartuş de cerneală
b.
Suport cartuş de cerneală
c.
Cap de tipărire
d.
Panou de control
e.
Bec cartuş de cerneală
a.
Intrare CA
b.
Conector USB

Panou de control

Butoane

Tipărire

Buton
Funcţie
Apăsaţi pentru a porni sau opri imprimanta.
Apăsaţi pentru a încărca sau expulza hârtie.
Apăsaţi pentru reluarea tipăririi după o eroare legată de absenţa hârtiei sau de alimentarea cu pagini multiple.
Apăsaţi pentru a relua tipărirea atunci când durata de viaţă a tampoanelor de absorbţie a cernelii din imprimantă se apropie de final.
Apăsaţi şi ţineţi apăsat pentru 3 secunde la anularea tipăririi în cursul unei sarcini de tipărire.
Apăsaţi pentru a deplasa suportul cartuşelor de cerneală în poziţia de înlocuire a cartuşelor.
Când indicatorul luminos  este stins, apăsaţi şi menţineţi apăsat timp de 3 secunde pentru a curăţa capul de tipărire.

Reţea

Buton
Funcţie
Consultaţi Ghidul de reţea pentru detalii.
Consultaţi Ghidul de reţea pentru detalii.

Indicatoare luminoase de stare

Tipărire

Indicatoare
Descriere
Luminează continuu când imprimanta este pornită.
Luminează intermitent când imprimanta recepţionează date, tipăreşte, în timpul înlocuirii unui cartuş, la încărcarea cernelii sau la curăţarea capului de tipărire.
Pornit atunci când imprimanta nu mai are hârtie, atunci când mai multe coli de cârtie sunt alimentate în acelaşi timp sau atunci când tava pentru CD/DVD nu este încărcată corespunzător.
Luminează intermitent când tava pentru CD/DVD este blocată sau când tava de ieşire este în poziţie incorectă.
Pornit atunci când cartuşul este consumat, când este instalat cartuşul greşit sau atunci când un cartuş de cerneală nu este instalat corect.
Luminează intermitent când un cartuş de cerneală este aproape consumat.
Pentru detalii asupra stărilor de eroare, consultaţi instrucţiunile următoare.

Reţea

Indicatoare
Descriere
Consultaţi Ghidul de reţea pentru detalii.
Consultaţi Ghidul de reţea pentru detalii privind starea reţelei.
