Descrição da Impressora e Funções do Painel de Controlo

Descrição da impressora
Painel de controlo

Descrição da impressora

Conector para cartões de memória (imagem ampliada)

a. Suporte de papel: Apoia o papel colocado no alimentador.

b. Alimentador: Contém o papel em branco e alimenta-o automaticamente durante a impressão.

c. Monitor de pré-visualização: Quando imprime directamente a partir de um cartão de memória, o monitor de pré-visualização permite localizar e visualizar as fotografias do cartão de memória. Permite-lhe ainda pré-visualizar o esquema das fotografias depois de efectuar definições no painel LCD da impressora.

d. Tampa da impressora: Protege o mecanismo interno da impressora. Abra-a apenas quando instalar ou substituir tinteiros.

e. Tampa do conector para cartões de memória: Abra a tampa para inserir ou ejectar o cartão de memória.

f. Conector USB para dispositivo externo: Utilizado para ligar a impressora ao adaptador de impressão fotográfica Bluetooth opcional ou a dispositivos de armazenamento externo e câmaras digitais que possuem a funcionalidade USB DIRECT-PRINT.

g. Extensão do receptor de papel: Suporta o papel que é ejectado.

h. Extensão do receptor de papel: Recebe o papel que é ejectado.

i. Guia de CD/DVD: Suporta o alimentador de CDs/DVDs.

j. Guias de margem: Ajudam a colocar o papel na posição correcta. Ajuste o guia de margem esquerdo à largura do papel.

k. Conector para cartões de memória Memory Stick/Memory Stick PRO/SD/MultiMediaCard: Utilizado para alimentar cartões de memória Memory Stick, Memory Stick PRO, Memory Stick Duo, MagicGate Memory Stick, SD, miniSD Card e MultiMediaCard.

l. Conector para cartões de memória SmartMedia/xD-Picture: Utilizado para alimentar cartões de memória SmartMedia e xD-Picture.

m. Indicador do cartão de memória: Para mais informações, consulte Indicadores luminosos.

n. Conector para cartões de memória CompactFlash Tipo II: Utilizado para alimentar cartões CompactFlash ou Microdrive.

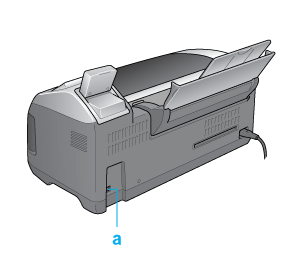

a. Conector USB para computador: Utilizado para ligar o computador e a impressora através do cabo USB.

Nota:

A impressora possui dois conectores USB, um na parte frontal e outro no painel posterior. Com um cabo USB, pode utilizá-los para ligar a impressora a uma câmara digital, um portátil ou um computador compatível. A Epson recomenda que utilize o conector USB situado na parte frontal para ligar uma câmara digital e o conector USB situado no painel posterior para ligar um portátil ou um computador.

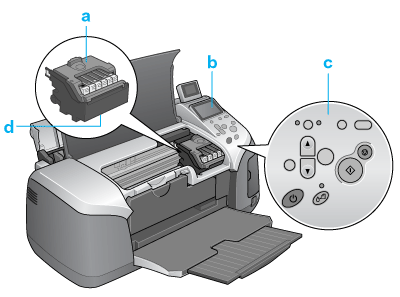

a. Tampa do compartimento dos tinteiros: Mantém os tinteiros fechados. Abra-a apenas quando instalar ou substituir tinteiros.

b. Painel LCD: Utilizado para efectuar definições de forma a imprimir directamente a partir do cartão de memória.

c. Painel de controlo: Controla as várias funções da impressora. Para mais informações, consulte a secção seguinte.

d. Cabeça da impressora: Projecta a tinta no papel.

[Superior]

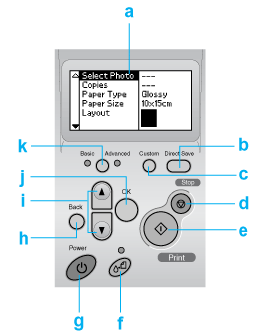

Painel de controlo

Teclas

a. Painel LCD: Apresenta os itens e as definições que alterar com as teclas do painel de controlo.

b. Tecla Direct Save: Guarda o conteúdo do cartão de memória num dispositivo de armazenamento externo.

c. Teclas Custom: Permitem guardar as definições actuais no painel LCD quando pressionadas durante mais de dois segundos. Quando pressiona estas teclas, é possível carregar as definições guardadas.

d. Tecla Stop: Permite cancelar as operações de impressão ou as definições do painel LCD.

e. Tecla Print: Permite iniciar o processo de impressão com as definições do painel LCD seleccionadas através das teclas do painel de controlo.

f. Tecla de manutenção: Para mais informações, consulte a tabela apresentada em seguida.

g. Tecla Power: Para mais informações, consulte a tabela apresentada em seguida.

h. Tecla Back: Permite regressar ao menu principal do painel LCD.

i. Teclas com seta voltada para cima/baixo: Desloca o cursor no painel LCD. Aumentam e diminuem números inseridos.

j. Tecla OK: Permite abrir o menu de definições e seleccionar o item que pretende definir no painel LCD.

k. Tecla do modo Basic/Advanced: Permite alternar entre o modo básico e o modo avançado.

Nota:

À excepção da tecla de manutenção, da tecla paragem e da tecla de funcionamento, as teclas do painel de controlo são utilizadas apenas para impressão directa a partir de um cartão de memória.

Tecla

Função

Funcionamento

Liga e desliga a impressora.

Manutenção

Apresenta instruções para a resolução de erros ou elimina os seguintes erros:

Sem tinta
Tinteiro sem tinta/anomalia
Sem papel (só folha cortada)
Encravamento de papel
Alimentação de múltiplas páginas

Inicia o utilitário de substituição dos tinteiros.

Apresenta o menu de substituição dos tinteiros quando o indicador de manutenção estiver apagado e a tecla estiver pressionada no modo Avançado. Se a tecla de manutenção estiver pressionada no modo básico, não será efectuada qualquer operação.

Indicadores luminosos

Indicador luminoso	Descrição
Manutenção	Acende ou fica intermitente quando ocorre um erro. Verifique a descrição do erro no painel LCD.
Modo de impressão básico	Acende quando o modo de impressão básico está seleccionado.
Modo de impressão avançado	Acende quando o modo de impressão avançado está seleccionado.
Cartão de memória	Acende quando existe um cartão de memória inserido no conector para cartões de memória. Fica intermitente quando a impressora está a aceder ao cartão de memória.

Importante:

Utilize apenas um tipo de cartão de memória de cada vez. Ejecte o cartão de memória que está inserido antes de inserir outro cartão de memória.
