Parti della stampante e funzioni del pannello di controllo

Parti della stampante
Pannello di controllo

Parti della stampante

Alloggiamenti per scheda di memoria (figura ingrandita)

1. Supporto carta: Supporta la carta caricata nell'alimentatore.

2. Alimentatore carta: Contiene la carta bianca e alimenta automaticamente i fogli durante la stampa.

3. Coperchio stampante: Copre il meccanismo di stampa. Aprire solo per installare o sostituire le cartucce d'inchiostro.

4. Sportello degli alloggiamenti per scheda di memoria: Aprire lo sportello per inserire o espellere la scheda di memoria.

5. Connettore USB per unità esterna: Utilizzato per collegare alla stampante l'adattatore di stampa fotografica Bluetooth o dispositivi di archiviazione esterni e fotocamere digitali dotate di funzionalità USB DIRECT-PRINT.

6. Estensione del vassoio di uscita: Riceve la carta espulsa.

7. Vassoio di uscita: Riceve la carta espulsa.

8. Guida CD/DVD:Supporta il vassoio CD/DVD.

9. Guide laterali: Aiutano a caricare la carta in modo corretto. Regolare la guida laterale sinistra in base alla larghezza della carta.

10. Alloggiamento per scheda di memoria Memory Stick/Memory Stick PRO/SD/MultiMediaCard: Da utilizzare per caricare le schede Memory Stick, Memory Stick PRO, Memory Stick Duo, MagicGate Memory Stick, SD, miniSD Card e MultiMediaCard.

11. Alloggiamento per scheda di memoria SmartMedia/xD-Picture Card: Da utilizzare per caricare schede SmartMedia e xD-Picture Card.

12. Spia della scheda di memoria: Per informazioni dettagliate, fare riferimento a Spie luminose.

13. Alloggiamento per scheda di memoria CompactFlash Tipo II: Consente di caricare la scheda CompactFlash o Microdrive.

1. Alloggiamento per monitor di anteprima:Consente di collegare il monitor di anteprima opzionale.

2. Connettore per cavo monitor di anteprima: Consente di collegare un monitor di anteprima opzionale. Per informazioni dettagliate, fare riferimento a Monitor di anteprima.

3. Connettore USB per computer: Utilizzato per la connessione di computer e stampante tramite il cavo USB.

Nota:

La stampante dispone di due connettori USB, uno sul lato anteriore e uno sul lato posteriore. Tramite un cavo USB, è possibile utilizzarli per collegare una fotocamera digitale, un computer portatile o un computer desktop alla stampante. Epson consiglia di utilizzare il connettore USB anteriore per la connessione di una fotocamera digitale e il connettore USB posteriore per la connessione di un computer portatile o di un computer desktop.

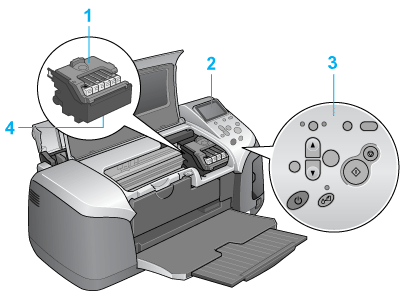

1. Coperchio delle cartucce: Mantiene le cartucce d'inchiostro in posizione. Aprire solo per installare o sostituire le cartucce d'inchiostro.

2. Display LCD: Consente di eseguire le impostazioni di stampa direttamente dalla scheda di memoria.

3. Pannello di controllo: Controlla varie funzioni della stampante. Per informazioni dettagliate, vedere la sezione che segue.

4. Testina di stampa: Spruzza l'inchiostro sulla carta.

[Inizio]

Pannello di controllo

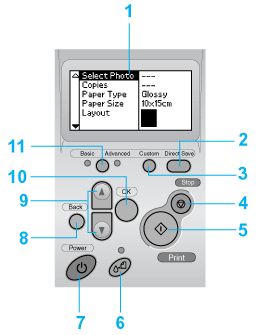

Tasti

1. Display LCD: Indica le voci e le impostazioni modificate con i tasti del pannello di controllo.

2. Tasto Direct Save: Per memorizzare il contenuto della scheda di memoria su un dispositivo di archiviazione esterno.

3. Tasti Custom: Se premuti per più di 2 secondi, consentono di salvare le impostazioni correnti sul display LCD. Se premuti successivamente, caricano le impostazioni memorizzate.

4. Tasto Stop: Annulla le operazioni di stampa o le impostazioni sul display LCD.

5. Tasto Print: Avvia la stampa con le impostazioni sul display LCD selezionate tramite i tasti del pannello di controllo.

6. Tasto di manutenzione: Per informazioni dettagliate, vedere la tabella che segue.

7. Tasto di alimentazione Power: Per informazioni dettagliate, vedere la tabella che segue.

8.Tasto Back: Consente di tornare al menu principale sul display LCD.

9. Tasti freccia su/giù: Spostano il cursore sul display LCD. Servono ad aumentare o a diminuire i valori numerici digitati.

10. Tasto OK: Apre il menu delle impostazioni e consente la selezione delle voci da impostare sul display LCD.

11. Tasto di selezione modo Basic/Advanced: Consente di passare tra il modo Basic e il modo Advanced.

Nota:

Ad eccezione del tasto di manutenzione, del tasto Stop e del tasto di alimentazione Power, i tasti del pannello di controllo vengono utilizzati esclusivamente per la stampa diretta da una scheda di memoria.

Tasto

Funzione

alimentazione

Accende e spegne la stampante.

manutenzione

Visualizza istruzioni per la risoluzione di errori oppure annulla i seguenti errori:

Inchiostro esaurito
Cartuccia inchiostro assente/condizione anormale
Carta assente (solo fogli singoli)
Carta inceppata
Alimentazione di più pagine

Avvia l'utility di sostituzione della cartuccia.

Visualizza il menu Sostituzione della cartuccia d'inchiostro quando la spia di manutenzione è spenta e il tasto viene premuto nel modo Avanzato. Se il tasto manutenzione viene premuto nel modo Base, non accade nulla.

Spie luminose

Spia	Descrizione
Manutenzione	Si accende o lampeggia in caso di errore. Controllare la descrizione dell'errore riportata sul display LCD.
Modo di stampa Base	Accesa quando è selezionato il modo di stampa Base.
Modo di stampa Avanzato	Accesa quando è selezionato il modo di stampa Avanzato.
Scheda di memoria	Si accende quando una scheda di memoria viene inserita nell'apposito alloggiamento per scheda di memoria. Lampeggia quando la stampante accede alla scheda di memoria.

Attenzione:

Utilizzare esclusivamente un tipo di scheda di memoria alla volta. Espellere la scheda di memoria caricata prima di inserire un'altra scheda di memoria.
