Posizionamento di pellicole o diapositive

Per effettuare la scansione di strisce di pellicola o diapositive, è necessario rimuovere il tappetino per documenti dal coperchio dello scanner. La finestrella del lettore per originali trasparenti risulta in tal modo disponibile e può essere utilizzata per acquisire pellicole o diapositive.

Aprire il coperchio dello scanner e far scorrere delicatamente verso l'alto il tappetino per documenti per rimuoverlo.

Prima di collocarvi pellicole o diapositive, utilizzare un panno morbido per pulire la finestrella del lettore per originali trasparenti e il piano di lettura.

Per il posizionamento di pellicole da acquisire, vedere Posizionamento di pellicole sul supporto.

Per il posizionamento di diapositive da acquisire, vedere Posizionamento di diapositive sul supporto.

Per il riposizionamento del tappetino per documenti, vedere Riposizionamento del tappetino per documenti.

Posizionamento di pellicole sul supporto

Posizionamento di strisce di pellicola da 35 mm

Far scorrere fino in fondo una o due strisce di pellicola nel supporto per pellicola con il lato lucente rivolto verso il basso. Le immagini e il testo presenti sulle strisce di pellicola devono apparire invertiti sul lato rivolto verso l'alto.

Maneggiare la pellicola con delicatezza o utilizzare guanti per toccarla; in caso contrario, la pellicola potrebbe subire danni.

Assicurarsi che gli adesivi bianchi sul retro del supporto per pellicola e le aree circostanti non siano in alcun modo graffiati, impolverati o coperti. Se tali aree risultano oscurate, lo scanner potrebbe non essere in grado di riconoscere le pellicole nel Full Auto Mode (Modo Automatico).

Non coprire i piccoli fori presenti nel supporto per pellicola.

Chiudere il coperchio e premere verso il basso fino a sentire uno scatto. Quindi, premere su tutte le estremità delle coperture per fissarle.

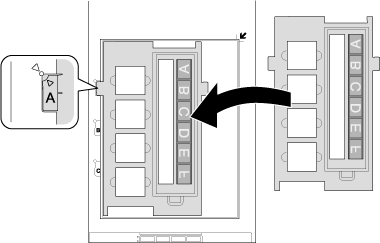

Collocare il supporto per pellicola sul piano di lettura posizionandolo come mostrato in figura. Verificare che la linguetta contrassegnata dalla lettera A sul supporto per pellicola combaci con l'area contrassegnata dalla lettera A sullo scanner.

Assicurarsi di aver rimosso il tappetino per documenti. Vedere Rimozione del tappetino per documenti.

Al termine della scansione della pellicola, assicurarsi di riapplicare il tappetino per documenti prima di eseguire la scansione di documenti o foto. Vedere Riposizionamento del tappetino per documenti.

Posizionamento di pellicole di formato medio

Far scorrere una striscia di pellicola di formato medio nel supporto per pellicola con il lato lucente rivolto verso il basso. Le immagini e il testo presenti sulle strisce di pellicola devono apparire invertiti sul lato rivolto verso l'alto. Assicurarsi che l'intero fotogramma dell'immagine sia collocato all'interno dell'apertura del supporto.

Maneggiare la pellicola con delicatezza o utilizzare guanti per toccarla; in caso contrario, la pellicola potrebbe subire danni.

Non coprire i piccoli fori del supporto per pellicola, altrimenti lo scanner potrebbe non essere in grado di riconoscere il supporto per pellicola che si sta utilizzando.

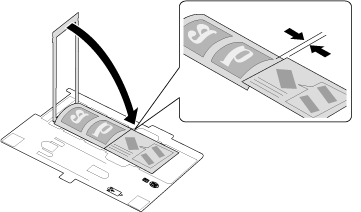

Chiudere la copertura sopra la pellicola e premerla finché scatta in posizione. Quindi, premere su tutte le estremità della copertura per fissarla.

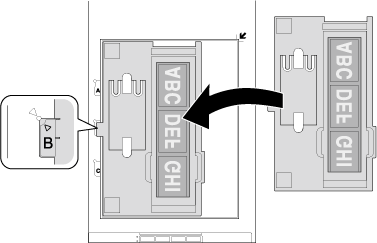

Collocare il supporto per pellicola sul piano di lettura allineandolo all'angolo superiore sinistro. Verificare che la linguetta contrassegnata dalla lettera B sul supporto per pellicola combaci con l'area contrassegnata dalla lettera B sullo scanner.

Assicurarsi di aver rimosso il tappetino per documenti. Vedere Rimozione del tappetino per documenti.

Non è possibile utilizzare il Full Auto Mode (Modo Automatico) per acquisire pellicole di formato medio.

Uso del foglio di supporto scansione

Se la pellicola è arricciata, appiattirla utilizzando il foglio di supporto scansione in dotazione con il supporto per pellicola di formato medio.

Lasciare uno spazio di almeno 2 mm tra il fotogramma dell'immagine e il foglio di supporto scansione.

Verificare che il lato lucido sia a contatto con la superficie della pellicola. Se il foglio di supporto scansione viene posizionato al contrario, la pellicola potrebbe danneggiarsi.

Se la pellicola è arricciata verso il basso:
Collocare il foglio di supporto scansione sotto la pellicola, con il lato lucido rivolto verso l'alto. Quindi, chiudere il coperchio del supporto.

Se la pellicola è arricciata verso l'alto:
Collocare il foglio di supporto scansione sopra la pellicola, con il lato lucido rivolto verso il basso. Quindi, chiudere il coperchio del supporto.

Posizionamento di diapositive sul supporto

Utilizzando la parte del supporto per pellicola riservata alle diapositive, è possibile acquisire fino a quattro diapositive da 35 mm alla volta.

Non coprire i piccoli fori presenti nel supporto per pellicola.

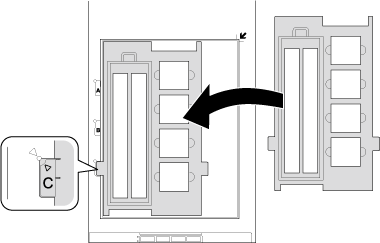

Collocare il supporto per pellicola sul piano di lettura posizionandolo come mostrato in figura. Verificare che la linguetta contrassegnata dalla lettera C sul supporto per pellicola combaci con l'area contrassegnata dalla lettera C sullo scanner.

Collocare fino a quattro diapositive nel supporto per pellicola con il lato lucente rivolto verso il basso. Le immagini devono apparire invertite sul lato rivolto verso l'alto. Le immagini devono essere orientate come mostrato in figura.

Assicurarsi di collocare il lato lungo della diapositiva nel supporto per pellicola come mostrato in figura.

Assicurarsi di aver rimosso il tappetino per documenti. Vedere Rimozione del tappetino per documenti.

Al termine della scansione delle diapositive, assicurarsi di riapplicare il tappetino per documenti prima di eseguire la scansione di documenti o foto. Vedere Riposizionamento del tappetino per documenti.

Riposizionamento del tappetino per documenti

Ricollocare il tappetino per documenti facendolo scorrere nelle tacche del coperchio dello scanner. Assicurarsi che la superficie bianca sia rivolta verso l'esterno.
