Caricamento e impostazione di pellicole sul piano di lettura

Conservazione del supporto per pellicola

È possibile eseguire la scansione di strisce di pellicola da 35 mm, diapositive da 35 mm e pellicole di medio formato. Il coperchio documenti funziona anche da lettore per originali trasparenti.

Attenzione:

Tenere la pellicola per i bordi oppure indossare dei guanti. Il contatto delle dita con la superficie della pellicola può causare il fissaggio di impronte digitali o altre tracce sulla pellicola.

Nota:

Se si desidera eseguire la scansione di materiali trasparenti dall'applicazione EPSON Smart Panel o dall'utility EPSON Photo Print, fare riferimento alla relativa documentazione per ulteriori informazioni.

Nella modalità Automatico è possibile eseguire la scansione di pellicole a colori da 35 mm e di diapositive a colori da 35 mm. Se si desidera eseguire la scansione di negativi di pellicola monocromatici, passare alla modalità Principiante o Professionale.

Assicurarsi che il cavo del coperchio documenti sia collegato al connettore di interfaccia per accessori opzionali dello scanner.

Nota:

Prima di collegare o scollegare il cavo del coperchio documenti, assicurarsi che lo scanner sia spento.

Aprire il coperchio documenti e far scorrere delicatamente verso l'alto il tappetino per documenti opachi per rimuoverlo.

Caricare il materiale trasparente nel supporto per pellicola e posizionarlo sul piano di lettura. Andare alla sezione sotto elencata corrispondente al tipo di originale trasparente che si desidera acquisire. Per informazioni dettagliate, vedere le sezioni che seguono.

Nota:

Il lato principale della pellicola è il lato su cui è possibile leggere il nome del produttore e i numeri di ID della pellicola. Inoltre, quando si guarda un'immagine sulla pellicola dal lato principale, le immagini devono apparire normalmente e non invertite.

Inserire correttamente la pellicola nel supporto per pellicola e collocare in modo appropriato il supporto per pellicola sul piano di lettura documento.

Non premere con eccessiva forza sul vetro del piano di lettura.

Lasciare scoperta la parte del supporto per pellicola mostrata sotto; in caso contrario, i colori delle scansioni risulteranno alterati.

Chiudere il coperchio documenti.

Nota:

Assicurarsi che il coperchio documenti sia completamente chiuso; in caso contrario, non sarà possibile ottenere delle immagini con colori appropriati.

Nell'immagine acquisita potrebbe apparire un anello di Newton (motivo a strisce circolari). Per rimuovere tale motivo, impostare la pellicola con il lato principale rivolto verso l'alto.

Pellicole da 35 mm

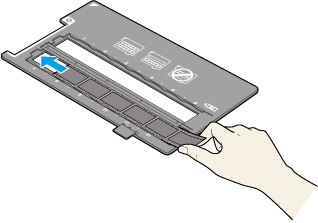

Far scorrere il bordo della striscia di pellicola nell'apposito supporto da 35 mm, con il lato principale rivolto verso il basso. Quindi posizionare la striscia in modo che tutto il fotogramma sia situato all'interno del supporto per pellicola.

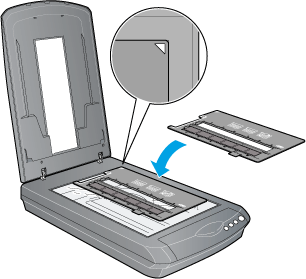

Collocare il supporto per pellicola sul piano di lettura allineandolo all'angolo superiore destro del piano di lettura.

Formato medio

Con il lato principale rivolto verso il basso, collocare la pellicola sul supporto per pellicola formato 120/220 (6 x 9 cm) con l'intero fotogramma posizionato all'interno dell'apertura del supporto.

Impostare lo sportello sulla pellicola e premere fino a sentire uno scatto.

Nota:

Premere attorno all'intero perimetro dello sportello per assicurarsi che sia serrato.

Collocare il supporto per pellicola sul piano di lettura allineandolo all'angolo superiore destro del piano di lettura.

Diapositive da 35 mm

Collocare il supporto per pellicola sul piano di lettura allineandolo all'angolo superiore destro del piano di lettura.

Posizionare le diapositive nel supporto per diapositiva da 35 mm, come mostrato sotto.

Conservazione del supporto per pellicola

Quando il supporto per pellicola non viene utilizzato, è possibile conservarlo all'interno del coperchio documenti.

Nota:

Il coperchio documenti consente di conservare soltanto due dei tre supporti per pellicola forniti con questo scanner. Pertanto, conservare nel coperchio i supporti per pellicola più frequentemente utilizzati e riporre l'altro supporto in altro luogo.

Aprire il coperchio documenti e rimuovere il tappetino per documenti opachi.

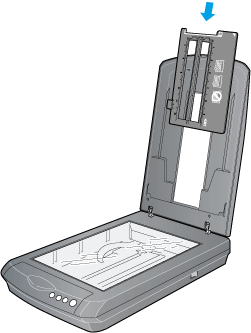

Far scorrere il supporto per pellicola nel coperchio documenti.

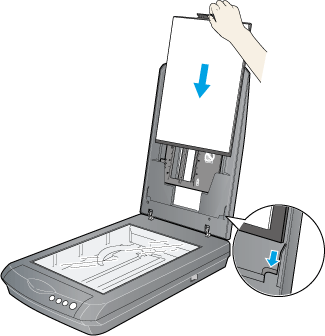

Inserire il tappetino nelle sedi di posizionamento inferiore e superiore del coperchio documenti.
