Pièces de l'imprimante et fonctions du panneau de commande
Pièces de l'imprimante
a. Guide latéral : permet de charger le papier bien droit. Réglez le guide latéral gauche de manière adaptée à la largeur du papier.
b. Bac feuille à feuille : permet d'entraîner automatiquement une pile de papier.
c. Guide papier : soutient le papier chargé dans le bac feuille à feuille.
d. Protection du chargeur : permet d'éviter que les objets placés sur le capot de documents tombent à l'intérieur de l'imprimante lors de l'ouverture du capot.
e. Capot de documents : à ouvrir et à fermer lors de la mise en place d'une photo ou d'un document.
f. Bac de sortie : accueille le papier éjecté.
g. Extension du bac de sortie : soutient le papier éjecté.
h. Module scanner : à ouvrir et à fermer lors du remplacement d'une cartouche d'encre.
i. Touche On
: permet de mettre l'imprimante sous/hors tension.
: permet de mettre l'imprimante sous/hors tension.
a. Vitre d'exposition : placez les documents originaux, face vers le bas, sur la vitre.
b. Panneau de commande : reportez-vous à la section Panneau de commande pour plus de détails au sujet du fonctionnement du panneau.
a. Connecteur du câble USB : permet de connecter l'imprimante à l'ordinateur.
b. Prise secteur : permet de connecter le cordon d'alimentation.
a. Support du module scanner : maintient le module scanner ouvert lors du remplacement d'une cartouche d'encre.
b. Tête d'impression : projette de l'encre sur le papier.

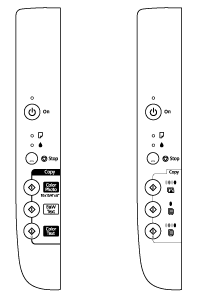

Panneau de commande
Touches
|
Touche
|
Fonction
|
|
On
|
Appuyez sur cette touche pour mettre l'imprimante sous/hors tension.
|
|
Stop
 |
Touche d'arrêt. Appuyez sur cette touche pour annuler la numérisation ou l'impression. La feuille en cours d'impression est éjectée. Maintenez cette touche enfoncée pendant trois secondes pour nettoyer la tête d'impression (lorsque le voyant
 est éteint). |
|
Color Photo
 |
Appuyez sur cette touche pour copier une photo 4 × 6" (10 × 15 cm) en couleur, sans marges.
|
|
B&W Text
|
Appuyez sur cette touche pour copier un document A4 en noir et blanc. Maintenez cette touche enfoncée pendant trois secondes pour procéder à une impression avec des marges.
|
|
Color Text
|
Appuyez sur cette touche pour copier un document A4 en couleur. Maintenez cette touche enfoncée pendant trois secondes pour procéder à une impression avec des marges.
|
Voyants
Remarque :|
Si vous n'appuyez sur aucune touche, tous les voyants (à l'exception du voyant On) s'éteignent. Appuyez sur n'importe quelle touche (à l'exception de la touche On
) pour rétablir l'état initial des voyants. |
|
Voyant
|
Motif
|
État
|
|
On
|
Allumé
|
L'imprimante est sous tension.
|
|
Clignotement lent
|
L'imprimante est active.
|
|
|
Clignotement rapide
|
L'imprimante se met hors tension.
L'imprimante procède au chargement des cartouches d'encre.
|
|
 |
Allumé ou clignotant
|
Une erreur s’est produite.
|
|
|
Allumé
|
Une ou plusieurs cartouches d'encre sont vides ou ne sont pas installées.
|
|
Clignotement lent
|
Une ou plusieurs cartouches d'encre sont quasiment vides. Vous pouvez poursuivre l'impression jusqu'à ce que les cartouches soient vides.
|
|
|
Clignotement rapide
|
L'imprimante procède au chargement des cartouches d'encre.
|
