Tulostimen osat ja ohjauspaneelin toiminnot
Tulostimen osat
a. Reunaohjain: Auttaa paperin asettamisessa suoraan. Säädä vasenta reunaohjainta siten, että se sopii hyvin paperin leveyteen.
b. Arkinsyöttölaite: Syöttää paperipinon automaattisesti.
c. Paperituki: Tukee arkinsyöttölaitteeseen asetettua paperia.
d. Arkinsyöttölaitteen suojus: Estää asiakirjakannen päälle asetettujen esineiden putoamisen tulostimen sisään, kun asiakirjakansi avataan.
e. Asiakirjakansi: Avaa ja sulje, kun asetat valokuvan tai asiakirjan.
f. Luovutustaso: Vastaanottaa tulostetun paperin.
g. Luovutustason jatke: Tukee tulostettua paperia.
h. Skanneriyksikkö: Avaa ja sulje, kun vaihdat värikasetin.
i.
On-painike: Kytkee tulostimen päälle ja pois.
On-painike: Kytkee tulostimen päälle ja pois.
a. Lasitaso: Aseta alkuperäiset tulostettava puoli alaspäin lasille.
b. Ohjauspaneeli: Katso lisätietoja ohjauspaneelin toiminnoista kohdasta Ohjauspaneeli.
a. USB-kaapelin liitin: Kytke tulostin tietokoneeseen.
b. Virtajohdon liitäntä: Kytke virtajohto.
a. Skanneriyksikön tuki: Pitää skanneriyksikköä auki, kun värikasettia vaihdetaan.
b. Tulostuspää: Tulostaa musteen paperille.

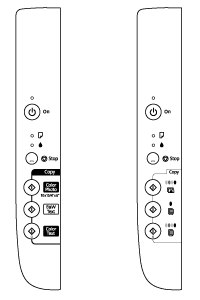

Ohjauspaneeli
Painikkeet
|
Painike
|
Toiminto
|
|
On
|
Kytke tulostin päälle ja pois painamalla tätä.
|
 Stop
|
Stop-painike. Peruuta skannaus tai tulostus painamalla tätä. Tulostettava arkki poistetaan. Puhdista tulostuspää painamalla ja pitämällä painettuna kolmen sekunnin ajan (kun
 -merkkivalo on sammunut). |
 Color Photo
|
Kopioi 10 × 15 cm -värivalokuva ilman reunusta painamalla tätä.
|
|
B&W Text
|
Kopioi mustavalkoinen A4-asiakirja painamalla tätä. Tulosta reunus painamalla ja pitämällä painettuna kolmen sekunnin ajan.
|
|
Color Text
|
Kopioi A4-väriasiakirja painamalla tätä. Tulosta reunus painamalla ja pitämällä painettuna kolmen sekunnin ajan.
|
Merkkivalot
Huomautus:|
Kaikki merkkivalot paitsi On-valo sammuvat kymmenen minuutin kuluttua, jos mitään painiketta ei paineta. Palauta merkkivalot edeltävään tilaan painamalla mitä tahansa painiketta paitsi
On-painiketta. |
|
Merkkivalo
|
Kuvio
|
Tila
|
|
On
|
Päällä
|
Tulostin on päällä.
|
|
Vilkkuu hitaasti
|
Tulostin on toiminnassa.
|
|
|
Vilkkuu nopeasti
|
Tulostimen virta on sammumassa.
Tulostin täyttää värikasetteja.
|
|
 |
Päällä tai vilkkuu
|
On tapahtunut virhe.
|
|
|
Päällä
|
Yksi tai useampia värikasetteja on tyhjentynyt tai puuttuu.
|
|
Vilkkuu hitaasti
|
Yhdessä tai useammassa värikasetissa on vähän mustetta. Voit jatkaa tulostusta, kunnes se on loppunut.
|
|
|
Vilkkuu nopeasti
|
Tulostin täyttää värikasetteja.
|
