Filmien tai diojen asettelu
Asiakirja-alustan irrottaminen
Filmiliuskojen tai diojen skannausta varten asiakirja-alusta on irrotettava skannerin kannesta. Tämä paljastaa kalvoyksikön, jota skanneri käyttää filmien tai diojen skannauksessa.
 |
Varmista, että kannen kaapeli on liitetty skannerin OPTION (Lisälaite) -liitäntään.
|
Huomautus:|
Ennen kuin irrotat tai liität kannen kaapelin, sammuta skanneri virtakytkimestä.
|
 |
Avaa skannerin kansi ja irrota asiakirja-alusta vetämällä sitä varovasti ylöspäin. Varmista myös, että kalvoyksikön kuljetuslukitus on auki.
|
 |

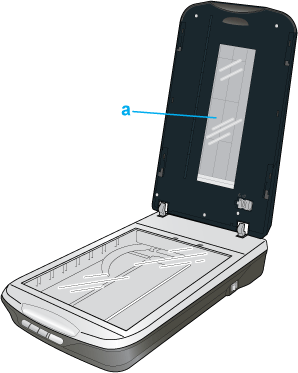

Pyyhi kalvoyksikön ikkuna ja lasitaso pehmeällä liinalla ennen filmin tai diojen asettamista niihin.
|
a. kalvoyksikön ikkuna
Jos haluat asettaa filmin laitteeseen skannausta varten, katso Filmin asettaminen telineeseen.
Jos haluat asettaa dioja laitteeseen skannausta varten, katso Diojen asettaminen telineeseen.
Filmin asettaminen telineeseen
35 mm filmien asettaminen
|
Avaa 35 mm:n rullafilmin telineen kansi.
|
|

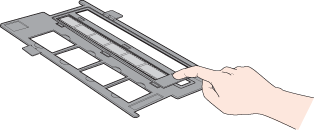

Työnnä yksi tai kaksi filmiliuskaa kokonaan filmitelineeseen niin, että liuskan kiiltävä puoli on alaspäin. Filmillä olevien kuvien ja mahdollisen tekstin tulisi näkyä ylöspäin käänteisesti.
|
Huomautus:|
Pitele filmiä varovasti reunoista tai käytä käsineitä filmiä koskettaessasi, jotta se ei pääse vahingoittumaan.
Varmista, että filmitelineen kääntöpuolella olevat valkoiset tarrat ja niiden lähellä olevat alueet eivät ole naarmuuntuneita, pölyisiä tai millään tavalla peitettyjä. Jos kyseiset alueet on peitetty näkyvistä, skannerilla saattaa olla vaikeuksia tunnistaa filmiä Full Auto Mode (Full Auto -tila) -tilassa.
Älä peitä filmitelineessä olevia pieniä aukkoja.
|
|
Sulje kansi ja paina sitä alaspäin, kunnes kuuluu naksahdus. Paina kansi kunnolla kiinni kaikilta reunoiltaan.
|
 |
Varmista, että filmiliuska on asetettu kuvassa esitetyllä tavalla.
|
 |

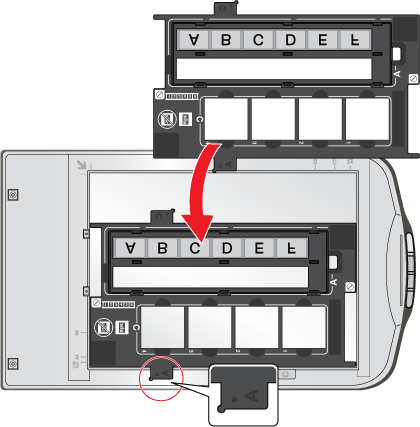

Aseta filmiteline lasitasolle kuvassa esitetyllä tavalla. Varmista, että filmitelineen “A”:lla merkitty kieleke sopii skannerin vastaavaan, “A”:lla merkittyyn kohtaan.
|
 |
Muista irrottaa asiakirja-alusta. Katso Asiakirja-alustan irrottaminen.
|
 |
Sulje skannerin kansi.
|
Jos haluat skannata filmin, katso Skannauksen käynnistäminen skannerin näppäimillä.
Kun olet lopettanut filmin skannauksen, muista asettaa asiakirja-alusta takaisin paikalleen ennen asiakirjojen tai valokuvien skannausta. Katso Asiakirja-alustan asettaminen takaisin paikalleen.
Keskikokoisen filmin asettaminen
|

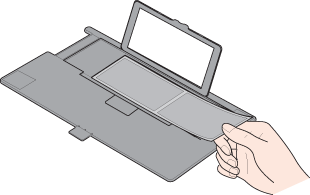

Avaa keskikokoisen filmitelineen kansi.
|
|
Työnnä yksi kuva kokonaan filmitelineeseen siten, että sen kiiltävä puoli osoittaa alaspäin. Kuvan ja filmillä olevan tekstin tulee näkyä ylöspäin olevalla puolella käänteisesti. Varmista, että kuva on kokonaisuudessaan filmitelineen aukossa.
|
Huomautus:|
Pitele filmiä varovasti reunoista tai käytä käsineitä filmiä koskettaessasi, jotta se ei pääse vahingoittumaan.
Älä peitä filmitelineessä olevia pieniä aukkoja, joiden avulla skanneri tunnistaa kulloinkin käytettävän filmitelineen.
|
|
Aseta kansi filmin päälle ja paina kantta alaspäin, kunnes se naksahtaa. Paina kansi kunnolla kiinni kaikilta reunoiltaan.
|
|
Varmista, että filmiliuska on asetettu kuvassa esitetyllä tavalla.
|
|
Aseta filmiteline lasitasolle siten, että se on linjassa vasemman ylänurkan kanssa. Varmista, että filmitelineen “B”:llä merkitty kieleke sopii skannerin vastaavaan, “B”:llä merkittyyn kohtaan.
|
|
Muista irrottaa asiakirja-alusta. Katso Asiakirja-alustan irrottaminen.
|
|
Sulje skannerin kansi.
|
Huomautus:|
Full Auto Mode (Full Auto -tila) ei voi käyttää keskikokoisen filmin skannaamiseen.
|
Kun olet lopettanut filmin skannauksen, muista asettaa asiakirja-alusta takaisin paikalleen ennen asiakirjojen tai valokuvien skannausta. Katso Asiakirja-alustan asettaminen takaisin paikalleen.
Diojen asettaminen telineeseen
Filmitelineen diaosan avulla voidaan skannata yhdellä kerralla neljä 35 mm:n diaa.
Huomautus:|
Dianegatiiveja ei voi skannata.
Varmista, että filmitelineen kääntöpuolella olevat valkoiset tarrat ja niiden lähellä olevat alueet eivät ole naarmuuntuneita, pölyisiä tai millään tavalla peitettyjä. Jos kyseiset alueet on peitetty näkyvistä, skannerilla saattaa olla vaikeuksia tunnistaa dioja Full Auto Mode (Full Auto -tila) -tilassa.
Älä peitä filmitelineessä olevia pieniä aukkoja.
|
|

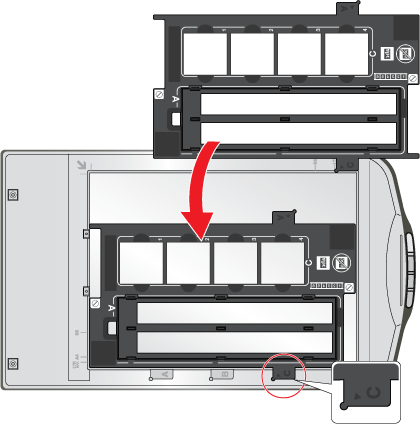

Aseta filmiteline lasitasolle kuvassa esitetyllä tavalla. Varmista, että filmitelineen “C”:llä merkitty kieleke sopii skannerin vastaavaan, “C”:llä merkittyyn kohtaan.
|
|

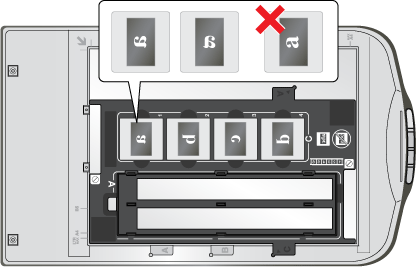

Aseta diat filmitelineeseen siten, että niiden kiiltävä puoli osoittaa alaspäin. Kuvien tulee näkyä ylhäältä päin käänteisinä. Kuvien pitää olla suunnattu seuraavasti.
|
Huomautus:|
Varmista, että asetat dian pitkän sivun filmitelineeseen kuten yllä on esitetty.
|
|
Muista irrottaa asiakirja-alusta. Katso Asiakirja-alustan irrottaminen.
|
|
Sulje skannerin kansi.
|
Jos haluat skannata dioja, katso Skannauksen käynnistäminen skannerin näppäimillä.
Kun olet lopettanut diojen skannauksen, muista asettaa asiakirja-alusta takaisin paikalleen ennen asiakirjojen tai valokuvien skannausta. Katso Asiakirja-alustan asettaminen takaisin paikalleen.
Asiakirja-alustan asettaminen takaisin paikalleen

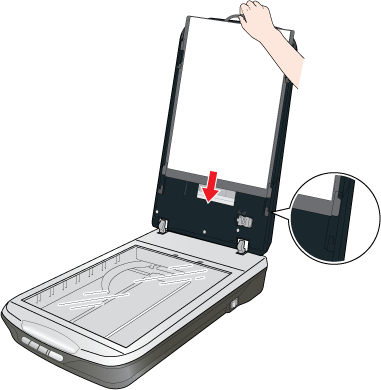

Aseta asiakirja-alusta takaisin paikalleen työntämällä se skannerin kannen uriin. Varmista, että valkoiset pinnat ovat ulospäin.
|
|||||||||||||
| |||||||||||||
 (NPD2837-00) |
