Piezas de la impresora y funciones del panel de control

Piezas de la impresora
Panel de control

Piezas de la impresora

Ranura para tarjetas de memoria (ampliación)

a. Soporte del papel: Sostiene el papel cargado en el alimentador de hojas.

b. Alimentador de hojas: Sujeta el papel en blanco y lo introduce, automáticamente, durante la impresión.

c. Monitor de previsualización: Cuando se imprime directamente de una tarjeta de memoria, sirve para buscar y ver fotos de la tarjeta. También le permite previsualizar la composición de las fotos después de configurar la composición en la pantalla LCD.

d. Cubierta de la impresora: Cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

e. Cubierta de la ranura para tarjetas de memoria: Abra la cubierta para insertar o expulsar la tarjeta de memoria.

f. Conector USB de dispositivo externo: Sirve para conectar a la impresora el adaptador Bluetooth de impresión de fotografías opcional, o dispositivos externos y cámaras digitales que tengan la función USB DIRECT-PRINT.

g. Extensión de la bandeja de salida: Sujeta el papel expulsado.

h. Bandeja de salida: Recibe el papel expulsado.

i. Guía de CD/DVD: Sujeta la bandeja de CD/DVD.

j. Guías laterales: Ayudan a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.

k. Ranura para tarjetas de memoria Memory Stick/Memory Stick PRO/SD/MultiMediaCard: En ella se insertan las tarjetas de memoria Memory Stick, Memory Stick PRO, Memory Stick Duo, MagicGate Memory Stick, SD, miniSD y MultiMediaCard.

l. Ranura para tarjetas de memoria SmartMedia/xD-Picture: En ella se insertan las tarjetas SmartMedia y xD-Picture.

m. Indicador luminoso de tarjeta de memoria: Si desea más información, consulte Indicadores luminosos.

n. Ranura para tarjetas de memoria CompactFlash Tipo II: En ella se insertan las tarjetas CompactFlash o Microdrive.

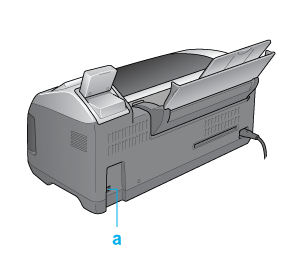

a. Conector USB del ordenador: Sirve para conectar el ordenador y la impresora mediante el cable USB.

Nota:

Su impresora tiene dos conectores USB: uno en su parte frontal y otro en la posterior. Con un cable USB, puede utilizarlos para conectar a la impresora una cámara digital compatible, un ordenador portátil o uno de sobremesa. Epson recomienda el uso del conector USB frontal para conectar una cámara digital, y el conector USB posterior para conectar un ordenador portátil o uno de sobremesa.

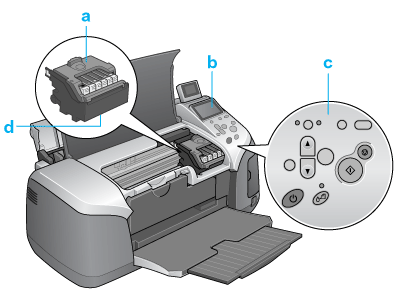

a. Cubierta del cartucho: Mantiene los cartuchos de tinta en su sitio. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

b. Pantalla LCD: permite realizar los ajustes de impresión directamente desde la tarjeta de memoria.

c. Panel de control: Controla diversas funciones de la impresora. Para más detalles, consulte la siguiente sección.

d. Cabezal de impresión: Suministra tinta al papel.

[Arriba]

Panel de control

Botones

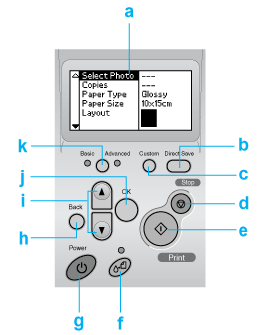

a. Pantalla LCD: Muestra las opciones y los ajustes que ha definido con los botones del panel de control.

b. Botón Direct Save: Guarda el contenido de la tarjeta de memoria en un dispositivo de almacenamiento externo.

c. Botón Custom: Almacenan los ajustes actuales en la pantalla LCD si se pulsan durante más de 2 segundos. Cargan los ajustes almacenados al pulsarlos.

d. Botón Stop: Cancela las operaciones de impresión o los ajustes de la pantalla LCD.

e. Botón Print: Inicia la impresión con los ajustes seleccionados en la pantalla LCD mediante los botones del panel de control.

f. Botón de mantenimiento: Consulte la siguiente tabla para conocer más detalles.

g. Botón Power: Consulte la siguiente tabla para conocer más detalles.

h.Botón Back: Regresa al menú principal en la pantalla LCD.

i. Botones de flecha hacia arriba/abajo: Mueven el cursor en la pantalla LCD. Aumentan y disminuyen los números introducidos.

j. Botón OK: Abre el menú de ajustes y selecciona la opción a definir en la pantalla LCD.

k. Botón para alternar entre el modo Básico y el Avanzado: Pasa del modo Básico al Avanzado y viceversa.

Nota:

Todos los botones del panel de control, excepto el de mantenimiento, el de parada y el de alimentación, sólo se utilizan cuando se imprime directamente desde una tarjeta de memoria.

Botón

Función

alimentación

Enciende y apaga la impresora.

mantenimiento

Muestra instrucciones para solucionar errores, o resuelve los siguientes errores:

Sin tinta
No hay cartucho de tinta/funcionamiento anormal
Sin papel (sólo cortar hoja)
Atasco de papel
Alimentación de varias páginas a la vez

Inicia la utilidad Sustitución de cartucho de tinta.

Muestra el menú Sustitución del cartucho de tinta cuando el indicador luminoso de mantenimiento está apagado y se pulsa el botón en el modo Avanzado. Si se pulsa el botón de mantenimiento en el modo Básico, no sucede nada.

Indicadores luminosos

Indicador	Descripción
Mantenimiento	Encendido o intermitente cuando se produce un error. Consulte la descripción del error en la pantalla LCD.
Modo Básico de impresión	Encendido cuando está seleccionado el modo Básico de impresión.
Modo Avanzado de impresión	Encendido cuando está seleccionado el modo Avanzado de impresión.
Tarjeta de memoria	Encendido cuando hay una tarjeta de memoria en la ranura para tarjetas de memoria. Intermitente cuando la impresora está accediendo a la tarjeta de memoria.

Precaución:

Utilice únicamente un tipo de tarjeta de memoria. Extraiga la tarjeta de memoria cargada antes de introducir otro tipo de tarjeta.
