Figura ampliada de la pieza n° 7

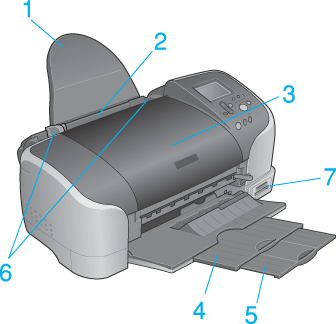

1. Soporte del papel: sostiene el papel cargado en el alimentador de hojas.
2. Alimentador de hojas: sujeta el papel en blanco en la impresora y lo introduce, automáticamente, durante la impresión.
3. Cubierta de la impresora: cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.
4. Bandeja de salida: recibe el papel expulsado.
5. Extensión de la bandeja de salida: sujeta el papel expulsado.
6. Guías laterales: ayudan a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.
7. Ranura para tarjetas de memoria: tiene tres tipos de ranuras para tarjetas de memoria e indicadores luminosos. A continuación, se describen detalladamente las ranuras e indicadores luminosos de las tarjetas de memoria.
8. Botón de expulsión de la tarjeta: púlselo para expulsar la tarjeta de memoria de la ranura para tarjetas CompactFlash Tipo II.
9. Ranura para tarjetas de memoria SmartMedia: sirve para cargar tarjetas SmartMedia.
10. Ranura para tarjetas de memoria Memory Stick/SD/MultiMediaCard: sirve para cargar tarjetas Memory Stick, SD o MultiMediaCard.
11. Ranura para tarjetas de memoria CompactFlash Tipo II: sirve para cargar tarjetas CompactFlash o Microdrive.
12. Indicador luminoso de tarjetas de memoria SmartMedia: Si desea más información, consulte Indicadores luminosos.
13. Indicador luminoso de tarjetas de memoria Memory Stick/SD/MultiMediaCard: Si desea más información, consulte Indicadores luminosos.
14. Indicador luminoso de tarjetas de memoria CompactFlash: Si desea más información, consulte Indicadores luminosos.

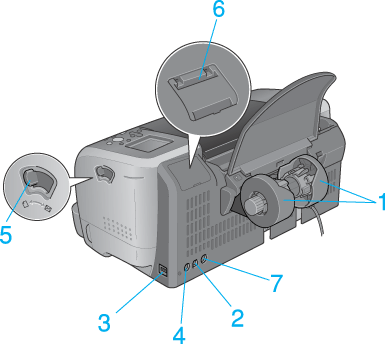

1. Soporte del rollo de papel: se instala en la impresora y sujeta el rollo de papel.
2. Conector USB del ordenador: sirve para conectar el cable USB al ordenador y a la impresora.
3. Conector USB de dispositivo externo: sirve para conectar a la impresora dispositivos externos, como por ejemplo cámaras digitales, que tengan la función USB DIRECT-PRINT.
4. Conector del cable del Monitor de previsualización: sirve para conectar el Monitor de previsualización opcional.
5. Palanca de ajuste: colóquela en la posición
si, al imprimir sobres o papel grueso, éstos se manchan de tinta.
6. Ranura del Monitor de previsualización: en ella se instala el Monitor de previsualización opcional.
7. Puerto Bluetooth: sirve para conectar la unidad Bluetooth opcional.

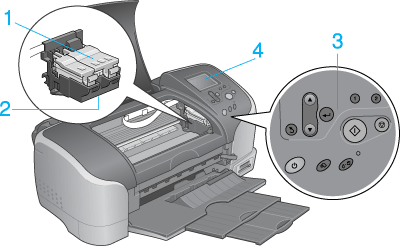

1. Abrazaderas del cartucho de tinta: mantienen los cartuchos de tinta en su sitio. Ábralas sólo para instalar o sustituir los cartuchos de tinta.
2. Cabezal de impresión: suministra tinta a la página.
3. Panel de control: controla diversas funciones de la impresora. Para más detalles, consulte la siguiente sección.
4. Panel LCD: permite realizar los ajustes de impresión directamente desde la tarjeta de memoria.
|
Botón |
Función |
 alimentación |
Enciende y apaga la impresora. |
 mantenimiento |
Muestra instrucciones para solucionar errores, o resuelve los siguientes errores:
Sin tinta Inicia la utilidad Sustitución de cartucho de tinta.
Cuando el indicador de mantenimiento |
 rollo de papel |
Carga y expulsa rollo de papel. Corta y expulsa el rollo de papel cuando ha finalizado el trabajo de impresión. Después, rebobina el rollo de papel hasta colocarlo en la posición inicial para la impresión. Si se mantiene pulsado más de 3 segundos, el rollo de papel se colocará en una posición dónde no pueda retirarse del alimentador de hojas. Cuando se pulsa durante el encendido de la impresora, imprime un patrón de test de inyectores. |

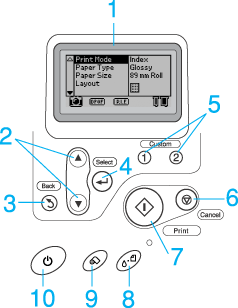

1. Panel LCD: muestra las opciones y los ajustes que ha definido con los botones del panel de control.
2. Botones de flecha hacia arriba/abajo: mueven el cursor en el panel LCD. Aumentan y disminuyen los números introducidos.
3.Botón Back: regresa al menú principal en el panel LCD.
4. Botón Select: abre el menú de ajustes y selecciona la opción a definir en el panel LCD.
5. Botones Custom: almacenan los ajustes actuales en el panel LCD si se pulsa durante más de 2 segundos. Cargan los ajustes almacenados al pulsarlos.
6. Botón Cancel: cancela las operaciones de impresión o los ajustes del panel LCD.
7. Botón Print: inicia la impresión con los ajustes seleccionados en el panel LCD con los botones del panel de control.
8. Botón de mantenimiento: Si desea más información, consulte Botones.
9. Botón de rollo de papel: Si desea más información, consulte Botones.
10. Botón de alimentación: Si desea más información, consulte Botones.
 | Nota: |
 |
|
|
Indicador |
Descripción |
|
Mantenimiento
|
Encendido o intermitente cuando se produce un error. Consulte la descripción del error en el panel LCD. |
|
Tarjeta de memoria SmartMedia |
Encendido cuando se inserta una tarjeta de memoria SmartMedia en la ranura de la misma. Intermitente cuando la impresora está accediendo a la tarjeta de memoria SmartMedia. |
|
Tarjeta de memoria Memory Stick |
Encendido cuando se inserta una tarjeta de memoria Memory Stick en la ranura de la misma. Encendido cuando se inserta una tarjeta de memoria SD o MultiMediaCard en la ranura correspondiente. Intermitente cuando la impresora está accediendo a la tarjeta Memory Stick, SD o MultiMediaCard. |
|
Tarjeta de memoria CompactFlash |
Encendido cuando se inserta una tarjeta de memoria CompactFlash en la ranura de la misma. Intermitente cuando la impresora está accediendo a la tarjeta de memoria CompactFlash. |
 | Precaución: |
|
|
 Siguiente |
está apagado y se pulsa el botón, muestra el menú Mas opciones (en Windows) o Más ajustes (en Macintosh).
