Colocación de películas en la superficie para documentos

Instalación de la cubierta para documentos opcional

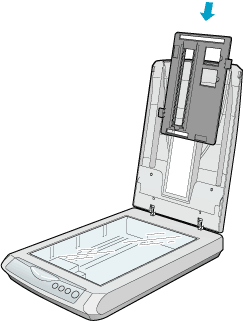

Almacenamiento del soporte para películas

El Perfection 1670 Photo y la superficie para documentos opcional (B81335) del 1670 le permiten escanear películas y diapositivas de 35 mm. La cubierta para documentos también sirve de adaptador de transparencias.

Precaución:

Sujete la película por sus extremos o utilice guantes. Si toca la superficie de la película con las manos descubiertas, puede dejar huellas dactilares u otras señales en la película.

Nota:

La mayoría de las ilustraciones mostradas en esta sección pertenecen al Perfection 1670 Photo y, por lo tanto, pueden presentar diferencias con respecto al Perfection 1670. Las instrucciones son iguales, salvo cuando se indique lo contrario.

Si tiene previsto escanear materiales transparentes desde la aplicación EPSON Smart Panel o de la utilidad EPSON Photo Print, consulte la documentación correspondiente para más instrucciones.

Limpie el interior de la cubierta para documentos y la superficie para documentos del escáner antes de escanear transparencias.

En el modo Automático, puede escanear películas y diapositivas de 35 mm en color. Si desea escanear películas negativas monocromas, pase al modo Fácil o al modo Profesional.

Nota para los usuarios del Perfection 1670:

Si desea sustituir la cubierta para documentos por la cubierta opcional, consulte "Instalación de la cubierta para documentos opcional".

Compruebe que el cable de interface opcional esté conectado al conector de interface de opción del escáner.

Nota:

Antes de conectar o desconectar el cable de interface opcional, compruebe que el escáner esté apagado.

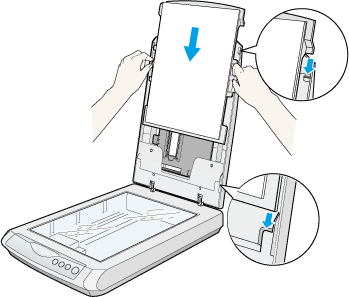

Abra la cubierta para documentos y deslice el soporte para documentos reflectantes hacia arriba con cuidado para sacarlo.

Cargue la transparencia en el soporte para películas y colóquelo en la superficie para documentos. Vaya a la sección correspondiente al tipo de transparencia que vaya a escanear. Para más detalles, consulte las siguientes secciones.

Nota:

En el lado de base de la película se pueden leer correctamente el nombre del realizador y los números del ID de la película. Además, si se mira la imagen de la película desde el lado de base, la imagen debería aparecer normal, no invertida.

Coloque la película correctamente en su soporte y luego coloque éste en la superficie para documentos.

No presione con mucha fuerza el cristal de la superficie para documentos.

Cierre la cubierta para documentos.

Nota:

Compruebe que la cubierta para documentos esté completamente cerrada, pues, de lo contrario, los colores de las imágenes no serán correctos.

Es posible que aparezca un anillo de Newton (bandas con forma de anillo) en la imagen escaneada. Para eliminar el anillo de Newton, coloque la película con el lado de base hacia arriba.

Películas de 35 mm

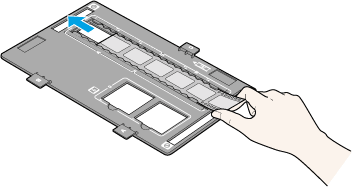

Deslice el borde de la película en el soporte para películas de 35 mm, con el lado de base hacia abajo. Hecho esto, colóquela de forma que todos los fotogramas coincidan con las ventanas del soporte para películas.

Si desea escanear las películas en la zona A del soporte para películas:
Coloque el soporte para películas en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "A" de la lengüeta del soporte para películas coincida con la marca "A" del escáner y que la proyección de la lengüeta del soporte para películas encaje en el orificio del escáner.

Si desea escanear las películas en la zona B del soporte para películas:
Coloque el soporte para películas en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "B" de la lengüeta del soporte para películas coincida con la marca "B" del escáner y que la proyección de la lengüeta del soporte para películas encaje en el orificio del escáner.

Diapositivas de 35 mm

Coloque el soporte para películas en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "C" de la lengüeta del soporte para películas coincida con la marca "C" del escáner y que la proyección de la lengüeta del soporte para películas encaje en el orificio del escáner.

Coloque las diapositivas en el soporte para diapositivas de 35 mm, como se muestra más abajo.

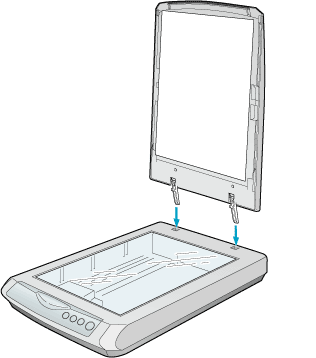

Instalación de la cubierta para documentos opcional

En el Perfection 1670, la cubierta para documentos opcional le permite escanear películas y diapositivas de 35 mm. También sirve de adaptador de transparencias. Si desea sustituir la cubierta para documentos por la cubierta opcional, siga los pasos descritos a continuación.

Asegúrese de que el escáner esté apagado.

Abra la cubierta para documentos.
