Piezas de la impresora y funciones del panel de control

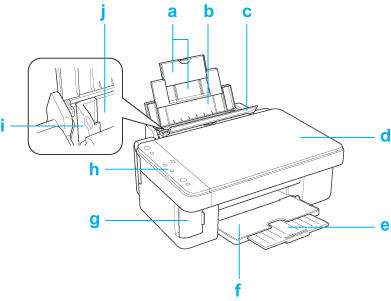

Piezas de la impresora

a.
Extensión del soporte del papel: sostiene el papel cargado en el alimentador de hojas.
b.
Soporte del papel: sostiene el papel cargado en el alimentador de hojas.
c.
Protector del alimentador: impide que caigan dentro de la impresora los objetos colocados encima de ella cuando se abre la cubierta.
d.
Cubierta de la impresora: cubre el mecanismo de impresión. Sólo hay que abrirla cuando se atasca el papel.
e.
Extensión de la bandeja de salida: sostiene el papel expulsado.
f.
Bandeja de salida: sostiene el papel expulsado.
g.
Cubierta de la ranura para tarjetas de memoria: tapa las ranuras de tarjetas de memoria. Sólo se abre para insertar o sacar tarjetas de memoria.
h.
Panel de control: use los botones y los indicadores luminosos para controlar su impresora. Si desea más información, consulte la siguiente sección.
i.
Guías lateral: mantiene el papel recto en el alimentador de hojas. Hay que colocarla junto al borde del papel.
j.
Alimentador de hojas: sujeta el papel y lo hace avanzar para su impresión.

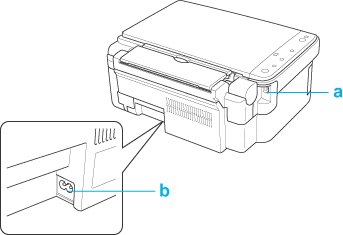

a.
Conector USB: para conectar el cable USB del ordenador a la impresora.
b.
Entrada de CA: conecta el cable de alimentación.
a.
Cabezal de impresión: imprime tinta en el papel.
b.
Palanca de grosor del papel: hay que subirla o bajarla, según el tipo de papel cargado en el alimentador de hojas.
c.
Ranuras para tarjetas de memoria: inserte aquí su tarjeta de memoria.
d.
Soporte de la cubierta de la impresora: sujeta la cubierta de la impresora abierta mientras se soluciona el atasco de papel.

Panel de control

Botones

Botón
Función
Púlselo para encender y apagar la impresora.
Púlselo para iniciar la carga de la tinta cuando instale la impresora.
Manténgalo pulsado 3 segundos para limpiar el cabezal de impresión. Puede ejecutar la limpieza del cabezal de impresión hasta que se encienda el indicador .
Púlselo para configurar el número de copias. El número de la ventana cambiará de 1 a 9, y luego se repetirá el ciclo.
Púlselo para cancelar los datos DPOF que contenga la tarjeta de memoria.
A4
10 × 15 cm
Púlselo para seleccionar el tamaño del papel cargado en el alimentador de hojas.
Púlselo para iniciar la impresión desde la tarjeta de memoria.
Púlselo para detener la impresión. Se expulsará la hoja que se estaba imprimiendo y se pondrá a cero el número de copias.

Indicadores luminosos

Indicador luminoso
Descripción
Se enciende cuando la impresora está encendida.
Intermitente cuando la impresora está apagándose o encendiéndose, recibiendo datos, imprimiendo, recargando tinta o limpiando el cabezal de impresión.
Se enciende cuando la impresora no tiene papel.
Intermitente cuando hay papel atascado.
Encendido cuando las piezas internas de su impresora están cerca del fin de su vida útil.
Intermitente cuando los paquetes de tinta están casi vacíos.
(ventana)
De 1 a 9
Indica el número de copias.
d
Indica que la tarjeta de memoria insertada en la ranura contiene datos DPOF.
H
Indica que la palanca de grosor del papel está en la posición  (sobre).
L
Indica que la palanca de grosor del papel está en la posición  (estándar).
-
Intermitente cuando la impresora entra en el modo latente. Pulse cualquier botón (excepto el botón ) para "despertarla".
A4
10 × 15 cm
Indica el tamaño de papel seleccionado.
Para más detalles sobre los errores, consulte las instrucciones siguientes.
Consulte Error, indicadores de
