Druckerteile und Bedienfeldfunktionen

Teile des Druckers
Bedienfeld

Teile des Druckers

Speicherkartenlaufwerk (vergrößerte Abbildung)

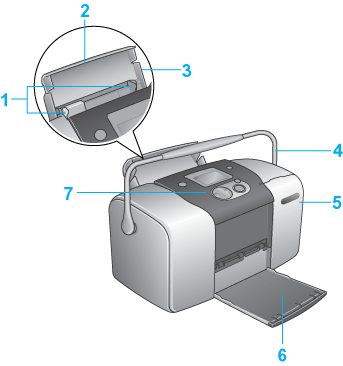

1. Papierführungsschienen: Sorgen dafür, dass das Papier gerade eingelegt wird. Stellen Sie die linke Papierführungsschiene auf die Breite des Papiers ein.

2. Papierstütze:Stützt das in das Papierfach eingelegte Papier.

3. Papierfach: Enthält das unbedruckte Papier und führt während des Druckvorgangs die Blätter automatisch zu.

4. Tragegriff:

5. Abdeckung des Speicherkartenlaufwerks: Öffnen Sie diese Abdeckung zum Einlegen und Entfernen einer Speicherkarte.

6. Papierausgabefach: Hier wird das ausgegebene Papier aufgenommen.

7. Bedienfeld: Steuert zahlreiche Druckerfunktionen. Nähere Informationen erhalten Sie im nächsten Abschnitt.

8. SmartMedia/xD-Picture Card-Steckplatz: Dient zum Einlegen einer Speicherkarte des Typs SmartMedia und xD-Picture Card.

9. CompactFlash Type II-Speicherkartensteckplatz: Dient zum Einlegen einer CompactFlash- oder Microdrive-Speicherkarte.

10. Memory Stick/Memory StickPRO/SD/MultiMediaCard-Steckplatz: Dient zum Einlegen einer Speicherkarte des Typs Memory Stick, Memory Stick PRO, Memory Stick Duo, MagicGate Memory Stick, SD, miniSD Card und MultiMediaCard.

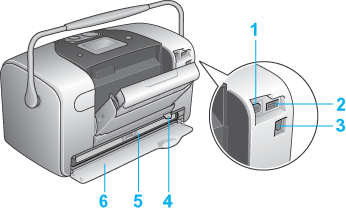

1. USB-Anschluss für Computer: Anschließen des Druckers an den Computer über ein USB-Kabel.

2. USB-Anschluss für externes Gerät: Dient zum Anschließen des optionalen Bluetooth Photo Print Adapters oder externer Speichergeräte und Digitalkameras mit USB DIRECT-PRINT-Funktionalität an den Drucker.

3. Netzanschluss

4. Fotopatronenhebel

5. Fotopatrone

6. Abdeckung des Patronenfachs

[Oben]

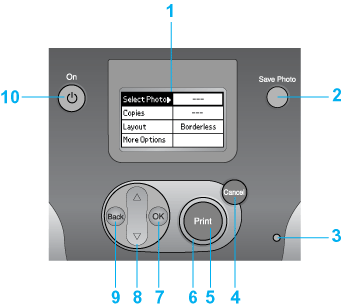

Bedienfeld

Tasten und Anzeigen

1. LCD-Display: Hier werden die Druckerstatusmeldungen sowie die Optionen und Einstellungen angezeigt, die mit den Bedienfeldtasten geändert werden können.

2. Taste Foto speichern: Der Inhalt der Speicherkarte wird auf einem externen Speichergerät gespeichert.

3. Speicherkartenanzeige:Leuchtet, wenn eine Speicherkarte im Speicherkartenlaufwerk eingelegt ist. Blinkt, wenn der Drucker auf die Speicherkarte zugreift.

4. Taste Cancel (Abbrechen): Mit dieser Taste werden der Druckbetrieb oder die Einstellungen am LCD-Display abgebrochen. Wenn Sie diese Taste mindestens drei Sekunden gedrückt halten, werden alle Druckereinstellungen zurückgesetzt.

5. Taste Print (Drucken): Dient zum Starten des Druckvorgangs mit den Einstellungen am LCD-Display, die über die Tasten des Bedienfelds vorgenommen wurden.

6. Betriebsanzeige Leuchtet, wenn der Drucker eingeschaltet und betriebsbereit ist. Blinkt während des Druckbetriebs.

7. Taste OK: Ruft das Menü Einstellungen auf und dient zum Auswählen der einzustellenden Option am LCD-Display.

8. Aufwärts /Abwärts Pfeiltasten: Mit diesen Tasten wird der Cursor auf dem LCD-Display bewegt. Eingegebene Werte können mit den Tasten herauf- bzw. herabgesetzt werden.

9.Taste Back (Zurück):Bewirkt Rückkehr zum Hauptmenü am LCD-Display.

10. Taste On (Ein): Dient zum Ein- und Ausschalten des Druckers. Halten Sie die Taste zum Ausschalten des Druckers zwei Sekunden lang gedrückt.

Hinweis:

Die Tasten am Bedienfeld mit Ausnahme der Taste Cancel (Abbrechen) und der Taste On (Ein) werden nur beim direkten Drucken von einer Speicherkarte verwendet.
