Bluetooth Photo Printer Adapter verwenden

Hinweise zum Bluetooth Photo Print Adapter
Bluetooth Photo Print Adapter anschließen und abtrennen
Bluetooth-Einstellungen
Drucken

Hinweise zum Bluetooth Photo Print Adapter

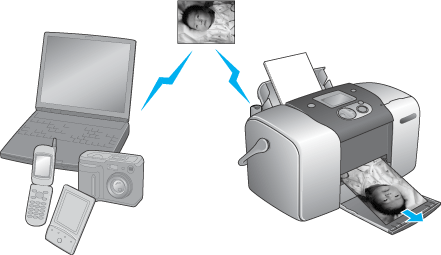

Der optionale Bluetooth Photo Print Adapter ist ein drahtloses Kommunikationsmodul, das an den Drucker angeschlossen wird, sodass Digitalkameras und andere Geräte mit drahtloser Bluetooth-Technologie ohne Kabelverbindung drucken können.

Hinweis:

Dieses Produkt entspricht den Bluetooth-Spezifikationen, es wird jedoch nicht garantiert, dass es mit allen Geräten, die über drahtlose Bluetooth-Technologie verfügen, funktioniert.

Der Kommunikationsbereich dieses Produkts beträgt etwa 10 Meter. Dieser Bereich kann jedoch schwanken in Abhängigkeit von Bedingungen wie Hindernissen zwischen den Geräten, Signalqualität, magnetischen Feldern, statischer Elektrizität und elektromagnetischen Interferenzen, Software, Betriebssystem, Empfangsempfindlichkeit und Antennenleistung.

Verfügbares Profil

Basic Printing Profile (BPP)

Basic Imaging Profile (BIP)

Hardcopy Cable Replacement Profile (HCRP)

Object Push Profile (OPP)

[Oben]

Bluetooth Photo Print Adapter anschließen und abtrennen

Anschließen

Stecken Sie den Steckverbinder des Adapters in USB-Anschluss für externe Geräte, wie in der folgenden Abbildung dargestellt.

Achtung:

Schließen Sie dieses Produkt nicht an, während der Drucker in Betrieb ist.
Anderenfalls können Fehlfunktionen des Druckers verursacht werden.

Die Anzeige des Adapters leuchtet für eine Sekunde. Sollte die LED nicht leuchten, nehmen Sie den Adapter vom Drucker ab und schließen Sie ihn wieder an.

Abtrennen

Ziehen Sie den Steckverbinder des Adapters aus dem USB-Anschluss für externe Geräte, wie in der folgenden Abbildung dargestellt.

Achtung:

Trennen Sie dieses Produkt nicht während der Kommunikation mit einem anderen Gerät ab.

Trennen Sie dieses Produkt nicht ab, während der Drucker in Betrieb ist.
Anderenfalls können Fehlfunktionen des Druckers verursacht werden.

Ziehen Sie zum Abtrennen dieses Produkts nicht an seinem oberen Abschnitt. Dadurch kann das Produkt beschädigt werden.

[Oben]

Bluetooth-Einstellungen

Nehmen Sie die Einstellungen für die drahtlose Bluetooth-Kommunikation am LCD-Display des Druckers vor.
Siehe Einstellungen vornehmen

Übersicht über die Einstellungen

Einstellung	Optionen	Beschreibung
BT-Gerätename	Druckername (Nummer) (Standard = 1)	Wenn sich mehrere Bluetooth-fähige Drucker im selben Kommunikationsbereich befinden, können Sie zwischen den Druckern unterscheiden, indem Sie jedem der Drucker eine Nummer von 0 bis 9 zuweisen. Damit die Einstellung des Gerätenamens wirksam wird, schalten Sie den Drucker aus und wieder ein.
BT-Kommunikationsmodus	Öffentlich	In diesem Modus können Bluetooth-fähige Geräte ungehindert auf den Drucker zugreifen und darauf drucken.
	Privat	In diesem Modus können unbekannte Geräte nicht auf den Drucker zugreifen. Zum Drucken im Modus Privat muss der Drucker einmal im Modus Öffentlich gesucht werden. Nachdem das Gerät den Drucker einmal im Modus Öffentlich gefunden hat, kann es anschließend im Modus Privat mit dem Drucker kommunizieren und darauf drucken.
	Bonding	In diesem Modus muss ein vierstelliges Passwort am Gerät eingegeben werden, bevor es mit dem Drucker kommunizieren und darauf drucken kann.
BT-Verschlüsselung	Ein/Aus (Standard = Aus)	Wählen Sie Ein aus, um die Kommunikation zu verschlüsseln. Bei einer Verschlüsselung muss ein vierstelliges Passwort am Gerät eingegeben werden, bevor es mit dem Drucker kommunizieren und darauf drucken kann.
BT-Passwort	Eine beliebige vierstellige Zahl (Standard = 0000)	Über die Passworteinstellung können Sie das vierstellige Passwort, das vor dem Drucken am Gerät eingegeben werden muss, wenn Bonding als Kommunikationsmodus ausgewählt ist oder die Verschlüsselung eingeschaltet ist, festlegen.
BT-Geräteadresse	Wird werkseitig eingestellt (Beispiel) 11-11-11-11-11-11	Zeigt die eindeutige Bluetooth-Geräteadresse des Druckers an.

Einstellungen vornehmen

Schließen Sie den Bluetooth Photo Print Adapter an den Drucker an.
Siehe Bluetooth Photo Print Adapter anschließen und abtrennen

Achtung:

Stellen Sie sicher, dass der Drucker nicht in Betrieb ist, bevor Sie dieses Produkt anschließen. Anderenfalls können Fehlfunktionen des Druckers auftreten.

Drücken Sie die Taste oder , so dass Weitere Optionen markiert ist, und drücken Sie dann die Taste OK.

Nehmen Sie die gewünschten Einstellungen mit den Tasten oder und OK vor.
Siehe Übersicht über die Einstellungen

Bluetooth-Passworteinstellung (Bluetooth-PIN)

Wenn Sie Bonding als Kommunikationsmodus oder Ein als Einstellung für Verschlüsselung auswählen, muss das Passwort am Gerät für drahtlose Bluetooth-Kommunikation eingegeben werden, bevor es mit dem Drucker kommunizieren und darauf drucken kann. Das Standardpasswort ist 0000.

Gehen Sie folgendermaßen vor, um das Passwort zu ändern. Im Beispiel wird das Passwort 1234 verwendet.

Drücken Sie die Taste oder , so dass Weitere Optionen markiert ist, und drücken Sie dann die Taste OK.

Drücken Sie die Taste oder , so dass BT-Passwort markiert ist, und drücken Sie dann die Taste OK.

Drücken Sie die Taste oder , um eine Ziffer für die erste Stelle auszuwählen, und drücken Sie dann die Taste OK.

Wählen Sie die Ziffern für die zweite bis vierte Stelle auf die gleiche Weise aus.

Hinweis:

Zum Zurückgehen zu einer vorherigen Stelle markieren Sie Zurück und drücken Sie dann die Taste OK.

Wenn Übernehmen angezeigt wird, drücken Sie die Taste OK, um das Passwort zu aktivieren.

[Oben]

Drucken

Druckeinstellungen werden über das LCD-Display des Druckers und am Gerät, das den Druckauftrag sendet, vorgenommen. Aus der folgenden Tabelle ist ersichtlich, wo die Einstellungen jeweils vorgenommen werden.

Druckeinstellung	Einstellung erfolgt am
Foto auswählen	Gerät für drahtlose Bluetooth-Kommunikation
Exemplare	LCD-Display des Druckers (Wenn Sie mehr als 2 Exemplare auswählen wollen, müssen Sie zunächst die Einstellung Alle für die Option FotoAuswähl. auswählen.)
Layout

Hinweis:

Die verfügbaren Einstellungen können je nach Bluetooth-fähigem Gerät variieren. Weitere Informationen finden Sie in der Dokumentation des Geräts.

Nähere Informationen zum Drucken von Bluetooth-fähigen Digitalkameras, Digital-Videokameras, PDAs, mobilen PCs und anderen Geräten erhalten Sie in der Dokumentation des Geräts und des Druckers.
