Části tiskárny a funkce ovládacího panelu

a.

Podpěra papíru: podpírá papír vložený do podavače listů.

b.

Podavač listů: drží a podává papír pro tisk.

c.

Kryt tiskárny: chrání mechanizmus tiskárny. Otevřete, pouze pokud potřebujete uvolnit uvíznutý papír.

d.

Nástavec předního zásobníku: podpírá vysunutý papír.

e.

Přední zásobník: v poloze pro podávání papíru drží vysunutý papír. V poloze pro podávání disků CD/DVD drží přihrádku na disky CD/DVD a podává je k tisku.

f.

Přední kryt: otevřený při každém tisku.

g.

Vodítko okraje: zajišťuje rovné podávání papíru do podavače listů. Přisuňte vodítko k okraji vloženého papíru.

h.

Jednotka zásobníku inkoustu: Slouží k uchycení zásobníků inkoustu. Zahákněte jednotku do tiskárny.

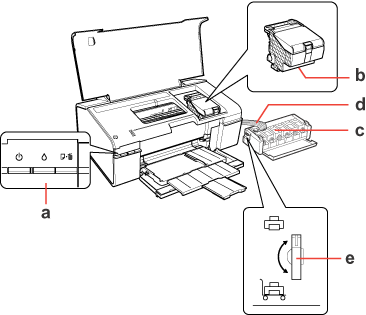

a.

USB konektor: místo pro připojení USB kabelu vedoucího od počítače do tiskárny.

a.

Ovládací panel: pomocí tlačítek a indikátorů můžete tiskárnu ovládat. Podrobnosti najdete v následující části.

b.

Tisková hlava: přivádí inkoust na papír.

c.

Zásobník inkoustu: Slouží k uchování inkoustu.

d.

Inkoustové hadičky: Dovádějí inkoust ze zásobníků k tiskové hlavě.

e.

Přepravní zámek: Slouží k uzavření tiskových hadiček během přepravy.

napájení

Stisknutím tlačítka zapnete nebo vypnete tiskárnu.

inkoust

Tlačítko stiskněte, pokud chcete vrátit tiskovou hlavu do výchozí polohy.

Pokud indikátor nesvítí, spustíte stisknutím a podržením tlačítka po dobu tří sekund proces čištění tiskové hlavy.

papír

Stisknutím tlačítka zavedete nebo vysunete papír.

Stisknutím tlačítka obnovíte tisk, jestliže došel papír nebo bylo podáno více papírů současně.

Stisknutím tlačítka zrušíte tisk probíhající tiskové úlohy.

napájení

Svítí, když je tiskárna zapnutá.

Bliká, když tiskárna přijímá data, tiskne, doplňuje inkoust nebo čistí tiskovou hlavu.

došel inkoust

Svítí, když hladina inkoustu jednoho nebo více zásobníků klesne pod spodní hranici.

Bliká, když je hladina inkoustu jednoho nebo více zásobníků nízká. Můžete pokračovat v tisku, dokud hladina inkoustu nedosáhne spodní hranice.

chybí papír

Svítí, když v tiskárně došel papír nebo když přihrádka na disky CD/DVD není správně zasunutá.

Bliká, když je přihrádka na disky CD/DVD zaseknutá nebo když se výstupní zásobník nachází v nesprávné poloze.
