Wie kann ich eine andere Sprache auswählen, die Papierlänge ändern und den Zeilenvorschub für DFX 5000+-Matrixdrucker ein- bzw. ausschalten?

Zum Ändern dieser Einstellungen müssen Sie die DIP-Schalter anpassen.

DIP-Schalter 1

Schalter Beschreibung EIN AUS
1-1 Druckermodus IBM* ESC/P
1-2 Geschwindigkeit des Konzeptausdrucks Normal Hoch
1-3 Zeichenqualität NLQ Konzeptausdruck
1-4 Zeichentabelle(im Epson-ESC/P-Modus)(Für IBM*-Modus siehe Tabelle E.) Siehe Tabelle A
1-5
1-6
1-7
1-8

DIP-Schalter 2

Schalter Beschreibung EIN AUS
2-1 0-Zeichendarstellung Mit Schrägstrich Ohne Schrägstrich
2-2 Eingangspuffer aktivieren Nein Ja
2-3 Automatischer Zeilenvorschub Ja Nein
2-4 Schnittstellentyp/-parität Siehe Tabelle B
2-5
2-6
2-7 Bitrate der seriellen Schnittstelle Siehe Tabelle C
2-8

DIP-Schalter 3

Schalter Beschreibung EIN AUS
3-1 Seitenlänge Siehe Tabelle D
3-2
3-3 Perforierung überspringen Überspringen Nicht überspringen
3-4 Papierspeicher (*) Speicher 2 Speicher 1
3-5 Überlappende mehrteilige Formulare Ja Nein
3-6 Mehrteilige Formulare mit Bezeichnung Ja Nein
3-7 Bindung überspringen Ja Nein
3-8 Automatisches Abreißen Ja Nein

Tabelle D

Seitenlänge SW 3-1 SW 3-2
27,94 cm/11 Zoll AUS AUS
30,48 cm/12 Zoll AUS EIN
21,59 cm/8,5 Zoll EIN AUS
177,8/15,24 cm bzw. 70/6 Zoll EIN EIN

Wie wird die exakte Einstellung der DIP-Schalter durchgeführt?

1. Schalten Sie den Drucker aus.

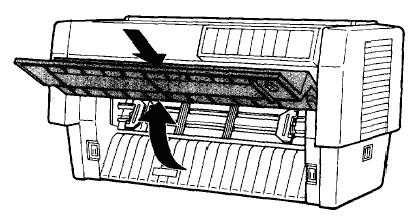

2. Öffnen Sie die vordere Abdeckung des Druckers, indem Sie diese in der Mitte anheben, bis sie einrastet.

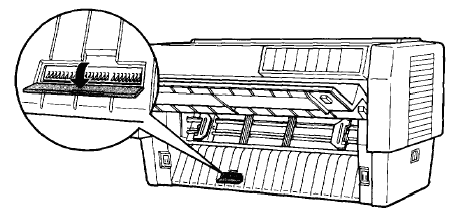

3. Die DIP-Schalter befinden sich hinter dem vorderen Papiereinzug an der vorderen Papierführung. Wenn im vorderen Papiereinzug Papier eingelegt ist, entfernen Sie es bzw. heben Sie es an, so dass Sie die DIP-Schalter erreichen können.

4. Öffnen Sie die Abdeckung der DIP-Schalter.

5. Verwenden Sie einen spitzen Gegenstand, wie z. B. die Spitze eines Kugelschreibers, um den Schalter ein bzw. auszuschalten. Der DIP-Schalter ist aktiviert, wenn er sich in der oberen Position befindet.

6. Schließen Sie die Abdeckung der DIP-Schalter, und legen Sie das Papier ein.
7. Schließen Sie anschließend die vordere Abdeckung.
8. Schalten Sie den Drucker ein, um die neuen Einstellungen zu aktivieren. Wenn Sie die Einstellungen der DIP-Schalter ändern, werden diese erst übernommen, wenn Sie den Drucker einschalten oder zurücksetzen.
