Wie funktioniert es? / Auswechseln von Tintenpatronen

Eine Tintenpatrone auswechseln

Verwendung der Bedienfeldtasten
Verwendung des Statusmonitors (Windows)/StatusMonitors (Macintosh)

Dieser Drucker verwendet mit IC-Chips ausgestattete Tintenpatronen. Der IC-Chip überwacht den Tintenfüllstand einer jeden Tintenpatrone, so dass die restliche Tinte aufgebraucht werden kann, selbst wenn eine Tintenpatrone entfernt und wieder eingesetzt wird. Jedes Mal, wenn eine neue Tintenpatrone eingesetzt wird, wird jedoch Tinte verbraucht, da der Drucker stets automatisch eine Verlässlichkeitskontrolle durchführt.

Sie können die jeweilige Tintenpatrone mit Hilfe der Tasten auf dem Bedienfeld des Druckers oder mit Hilfe des Dienstprogramms Statusmonitor auswechseln. Näheres finden Sie im folgenden Abschnitt.

Verwendung der Bedienfeldtasten

Die Kontrollleuchten des Druckers zeigen Ihnen, wann es Zeit für den Kauf einer Ersatztintenpatrone ist und wann die alte Tintenpatrone ausgewechselt werden muss.

In dieser Tabelle finden Sie den Status der Kontrollleuchten an Ihrem Drucker und die entsprechend durchzuführenden Aktionen beschrieben.

Kontrollleuchten

Vorgehensweise

Erwerben Sie eine Tintenpatrone mit schwarzer (T026) oder farbiger Tinte (T027).

Wechseln Sie die leere Monochrom- bzw. Farbtintenpatrone aus.

Überprüfen Sie den Epson-Statusmonitor 3 (Windows) oder den Epson-StatusMonitor (Macintosh), um festzustellen, welche Tintenpatrone leer ist. Anhand der Geschwindigkeit, mit der die Fehlerkontrollleuchte blinkt, während der Druckkopf an die Position für den Patronentausch fährt, können Sie den Tintenfüllstand ebenfalls ermessen. Siehe folgende Tabelle.

Kontrollleuchten	Vorgehensweise
	Ersetzen Sie die schwarze Patrone, wenn die Fehlerkontrollleuchte im gleichen Tempo wie die Netzschalter-Kontrollleuchte blinkt.
	Ersetzen Sie die Farbtintenpatrone, wenn die Fehlerkontrollleuchte doppelt so schnell wie die Netzschalter-Kontrollleuchte blinkt.
	Ersetzen Sie die schwarze und die farbige Tintenpatrone, wenn die Fehlerkontrollleuchte stetig leuchtet.

Warnung:

Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Lassen Sie niemals zu, dass Kinder Tintenpatronen in die Hand bekommen oder gar daraus trinken.

Seien Sie beim Umgang mit benutzten Tintenpatronen vorsichtig, da um die Tintenzuleitungsöffnung noch immer ein wenig Tinte vorhanden sein kann. Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf.

Vorsicht:

Es wird empfohlen, ausschließlich originale EPSON-Tintenpatronen zu verwenden. Fremdprodukte, die nicht von EPSON hergestellt sind, können Beschädigungen an Ihrem Drucker verursachen, die nicht durch die von EPSON gewährten Garantieleistungen abgedeckt sind.

Nehmen Sie die alte Tintenpatrone erst heraus, wenn Sie über eine Ersatztintenpatrone verfügen und deren Installation vorbereitet haben. Die in den Düsen noch verbleibende Resttinte könnte ansonsten austrocknen.

Füllen Sie die Tintenpatronen nicht erneut auf. Der Drucker berechnet den verbleibenden Füllstand der Tintenpatronen mit Hilfe des IC-Chips auf der Tintenpatrone. Beim Nachfüllen der Tintenpatrone wird die verbleibende Tinte nicht neu vom IC-Chip berechnet und die verfügbare Tintenmenge ändert sich nicht.

Hinweis:

Ist eine der Tintenpatronen leer, können Sie den Druckvorgang nicht fortsetzen, auch wenn die andere Patrone noch Tinte enthält. Bevor Sie drucken, muss die leere Patrone erst ausgetauscht werden.

Tinte wird nicht nur beim Drucken von Dokumenten verbraucht, sondern auch während der Druckkopfreinigung, beim Austauschen der Tintenpatronen und während des Selbstreinigungszyklus, der jedes Mal nach dem Einschalten des Druckers abläuft.

Nähere Informationen zu den Tintenpatronen finden Sie unter Umgang mit den Tintenpatronen.

Zum Auswechseln einer Tintenpatrone mit der Wartungstaste lesen Sie bitte die nachfolgend aufgeführten Schritte.

Stellen Sie sicher, dass der Drucker eingeschaltet ist. Die Netzschalter-Kontrollleuchte sollte aufleuchten, jedoch nicht blinken.

Klappen Sie das Papierausgabefach herunter, und öffnen Sie dann die Druckerabdeckung.

Drücken Sie die Taste für den Austausch der Tintenpatronen. Der Druckkopf fährt in die Auswechselposition, die Netzschalter-Kontrollleuchte beginnt zu blinken, und die Fehlerkontrollleuchte blinkt ebenfalls oder leuchtet stetig. Um festzustellen, welche Tintenpatrone leer ist, lesen Sie Verwendung der Bedienfeldtasten, oder überprüfen Sie den Epson-Statusmonitor 3 (Windows) oder den Epson-StatusMonitor (Macintosh).

Vorsicht:

Bewegen Sie den Druckkopf nicht von Hand, der Drucker kann dadurch beschädigt werden. Betätigen Sie zum Bewegen des Druckkopfs immer die Taste für den Austausch der Tintenpatronen.

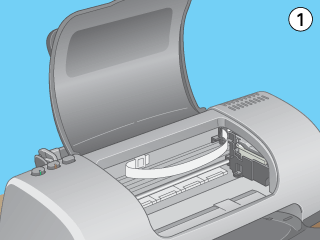

Drücken Sie die Tintenpatronenhalterungen so weit wie möglich nach oben. Die Tintenpatrone wird leicht aus der Halterung geschoben. Entnehmen Sie die Tintenpatrone aus dem Drucker und entsorgen Sie sie unter Beachtung der entsprechenden Bestimmungen. Versuchen Sie nicht, eine Tintenpatrone zu zerlegen oder nachzufüllen.

Warnung:

Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf.

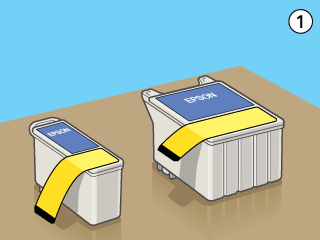

Entfernen Sie die neue Tintenpatrone aus der Schutzhülle. Entfernen Sie als nächstes ausschließlich das gelbe Versiegelungsband von der Tintenpatrone. Berühren Sie nicht den grünen Chip an der Seite der Patrone.

Vorsicht:

Vor dem Installieren der Tintenpatronen müssen Sie die gelbe Versiegelung entfernen; ansonsten werden die Tintenpatronen unbrauchbar.

Wenn Sie eine Tintenpatrone installiert haben ohne zuvor das gelbe Versiegelungsband entfernt zu haben, müssen Sie die Tintenpatrone wieder entfernen und eine neue installieren. Entfernen Sie zunächst das gelbe Versiegelungsband der neuen Patrone und installieren Sie die Tintenpatrone dann im Drucker.

Der blaue Teil des Versiegelungsbandes oben an der Patrone darf nicht entfernt werden. Die Druckkopfdüsen können sonst verstopfen, und es kann nicht mehr gedruckt werden.

Entfernen Sie nicht das Versiegelungsband an der Unterseite der Patrone, sonst kann die Patrone auslaufen.

Berühren Sie nicht den grünen IC-Chip auf der Patronenseite, ansonsten kann es sein, dass weder der Normalbetrieb noch der Druckbetrieb des Druckers möglich ist.

Wenn eine Tintenpatrone vorübergehend aus dem Drucker entnommen wird, achten Sie darauf, den Tintenzufuhrbereich der Tintenpatrone vor Schmutz und Staub zu schützen. Lagern Sie die Tintenpatrone in derselben Umgebung wie den Drucker. Stellen Sie beim Lagern der jeweiligen Tintenpatrone sicher, dass diese, wie in der Abbildung oben dargestellt, senkrecht steht (das Etikett, das die Farbe der Tintenpatrone anzeigt, muss oben auf der Tintenpatrone sichtbar sein). Das Ventil in der Tintenzufuhröffnung nimmt überschüssige, austretende Tinte auf. Ein vorsichtiger Umgang mit den Tintenpatronen ist jedoch ratsam. Berühren Sie keinesfalls die Tintenzufuhröffnung der Tintenpatrone oder den Bereich um die Tintenzufuhröffnung.

Stellen Sie sicher, dass Sie nach dem Entfernen einer benutzten Tintenpatrone stets sofort eine neue Tintenpatrone in den Drucker einsetzen. Wenn Sie nicht sofort eine neue Tintenpatrone einsetzen, kann der Druckkopf austrocknen und nicht mehr korrekt funktionieren.

Richten Sie die Laschen an der Tintenpatrone so aus, dass sie auf den Laschen ruhen, die aus dem Boden des geöffneten Patronenträgers hervor stehen. Drücken Sie die Klammern nach unten, bis sie fest einrasten.

Vorsicht:

Nachdem Sie eine Tintenpatrone aus dem Drucker entfernt haben, setzen Sie stets sofort eine neue Tintenpatrone ein. Wenn keine Tintenpatrone eingesetzt ist, kann der Druckkopf austrocknen und somit ein Drucken nicht mehr möglich sein.

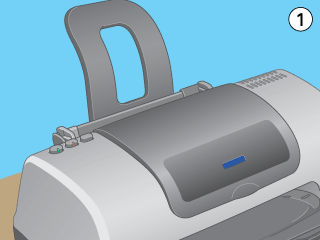

Schließen Sie die Druckerabdeckung.

Drücken Sie die Taste für den Austausch der Tintenpatronen. Der Drucker bewegt den Druckkopf und beginnt mit dem Befüllen des Tintenzuleitungssystems. Der Reinigungszyklus dauert insgesamt etwa 30 Sekunden. Wenn der Tintenbefüllungsvorgang abgeschlossen ist, kehrt der Druckkopf wieder in die Ausgangsposition zurück. Die Netzschalter-Kontrollleuchte hört auf zu blinken und leuchtet stetig auf. Die Fehlerkontrollleuchte erlischt.

Vorsicht:

Die Netzschalter-Kontrollleuchte blinkt ständig, während der Drucker die Befüllung vornimmt. Schalten Sie den Drucker niemals aus, während die Netzschalter-Kontrollleuchte blinkt. Möglicherweise wird der Drucker ansonsten nur unzureichend mit Tinte befüllt.

[Oben]

Verwendung des Statusmonitors (Windows)/StatusMonitors (Macintosh)

Sie können den verbleibenden Tintenfüllstand von Ihrem Computer mit Hilfe des EPSON-Statusmonitors 3 (für Windows) bzw. des EPSON-StatusMonitors (für Macintosh) überwachen, sowie die Anweisungen auf dem Bildschirm zum Auswechseln einer fast leeren oder leeren Tintenpatrone einsehen.

Wenn eine Tintenpatrone fast oder völlig leer ist, klicken Sie im Statusfenster des EPSON-Statusmonitors auf Was zu tun ist.... Folgen Sie beim Austauschen der Tintenpatrone den Anweisungen am Bildschirm.

Weitere Informationen zur Verwendung des EPSON-Statusmonitors/EPSON-StatusMonitors finden Sie unter Einsatz des EPSON-Statusmonitor 3 für Windows bzw. unter Einsatz des EPSON-StatusMonitor für Macintosh.
