Ürün Parçaları
Not:|
Bu bölümdeki çizimler ürüne göre farklılık gösterebilir.
|
|

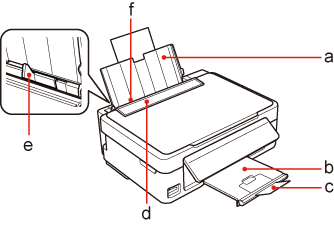

a.
|
Kağıt desteği
|
|
b.
|
Çıktı tepsisi
|
|
c.
|
Durdurucu
|
|
d.
|
Besleyici koruyucusu
|
|
e.
|
Kenar kılavuzu
|
|
f.
|
Sayfa besleyici
|
|
a.
|
Belge kapağı
|
|
b.
|
Belge camı
|
|
c.
|
Kontrol paneli
|
|
d.
|
Açma kolu (kontrol panelinin arkası)
|
|
e.
|
Hafıza kartı ışığı (Bu parça her üründe bulunmayabilir.)
|
|
f.
|
Hafıza kartı yuvası (Bu parça her üründe bulunmayabilir.)
|
|
a.
|
Tarama ünitesi
|
|
b.
|
Mürekkep kartuşu tutucusu
|
|
c.
|
Yazıcı kafası (mürekkep kartuşu tutucusunun altında)
|
|
a.
|
USB konektörü
|
|
b.
|
AC girişi
|
