Ürün Parçaları
Not:|
Bu bölümdeki çizimler ürüne göre farklılık gösterebilir.
|
|
a.
|
Otomatik Belge Besleyici (ADF)*
|
|
b.
|
Kenar kılavuzu*
|
|
c.
|
ADF kağıt desteği (açın ve kopyalanacak orijinallerinizi buraya yerleştirin.)*
|
|
d.
|
ADF çıkış tepsisi (orijinalleriniz kopyalandıkça buraya çıkartılır.)*
|
|
e.
|
ADF kapağı*
|
* Bu parçalar her üründe bulunmayabilir.
|
a.
|
Belge kapağı
|
|
b.
|
Kontrol paneli
|
|
c.
|
Kağıt kaseti (bilgi için aşağıdaki resme bakın.)
|
|
d.
|
Ön kapak
|
|
a.
|
Çıktı tepsisi
|
|
b.
|
Çıktı tepsisi eklentisi
|
|
c.
|
Durdurucu
|
|
d.
|
Fotoğraf tepsisi (üst tepsi)
|
|
e.
|
Foto tepsisinin kenar kılavuzları
|
|
f.
|
Ana tepsi (alt tepsi)
|
|
g.
|
Ana tepsinin kenar kılavuzları
|
|
a.
|
Belge camı
|
|
b.
|
CD/DVD tepsisi
|
|
c.
|
Bellek kartı ışığı (Yarı saydam kapak kısmı içinde.)
|
|
d.
|
Hafıza kartı yuvaları
|
|
e.
|
Harici arabirim USB portu
|
|
a.
|
Tarama ünitesi
|
|
b.
|
Yazdırma kafası
|
|
c.
|
Mürekkep kartuşu tutucusu
|
|

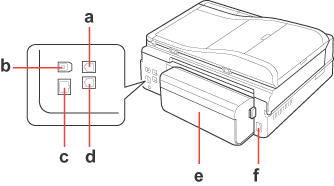

a.
|
LINE portu*
|
|
b.
|
USB portu
|
|
c.
|
LAN portu
|
|
d.
|
EXT. portu*
|
|
e.
|
Otomatik Dupleks ünitesi
|
|
f.
|
AC girişi
|
* Bu parçalar her üründe bulunmayabilir.
