Ürün Parçaları

Not:

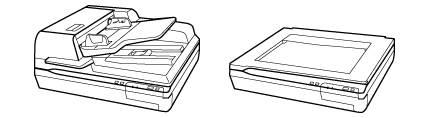

Bu kılavuzda kullanılan resimler, Otomatik Belge Besleyici tarayıcıya aittir (solda görülmektedir).

Ürününüzle birlikte gelen tüm parçaları kullanın.

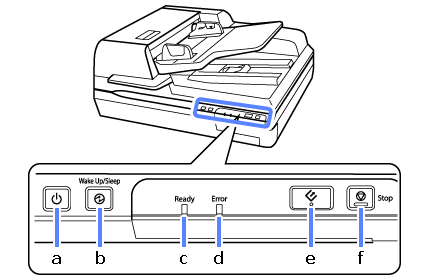

güç düğmesi
b.

Wake Up/Sleep düğmesi
c. Ready ışığı
d. Error ışığı
e.

başlat düğmesi
f.

Stop düğmesi

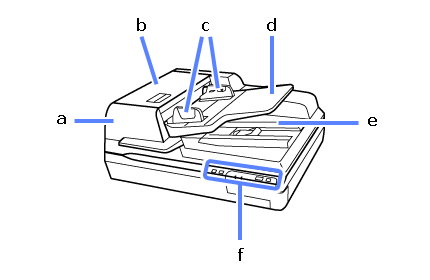

a. Otomatik Belge Besleyici (OBB)
b. OBB kapağı
c. kenar kılavuzları
d. OBB giriş tablası
e. OBB çıkış tablası
f. kontrol paneli

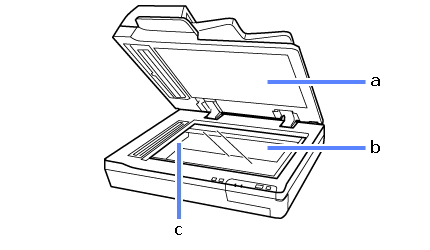

a. belge kapağı
b. belge camı
c. taşıyıcı (belge camında)

Not:

Belge kapağının altındaki belge altlığını çıkartmayın.

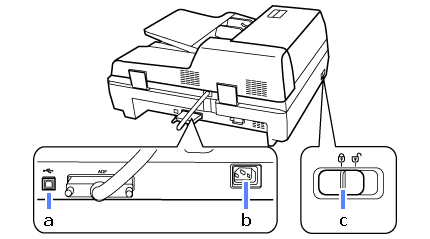

a. USB bağlantı noktası
b. AC girişi
c. taşıma kilidi kolu

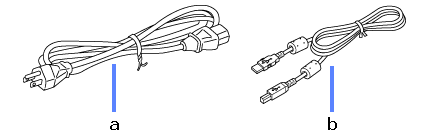

a. Güç kablosu
b. USB kablosu

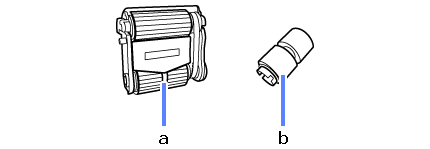

a. Alma makarası
b. Gecikme makarası
