Skrivarens delar
Anmärkning:|
Bilderna i det här avsnittet visar BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
|
a.
|
ADF-lucka*
|
|
b.
|
Automatisk dokumentmatare (ADF)*
|
|
c.
|
Kantstöd*
|
|
d.
|
Pappersstöd för ADF (öppna och placera originalen som ska kopieras här)*
|
|
e.
|
Utmatningsfack för ADF (originalen matas ut här när de har kopierats)*
|
* Dessa delar finns bara på BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

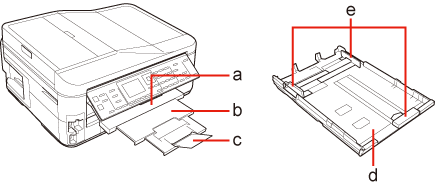

a.
|
Utmatningsfack
|
|
b.
|
Förlängning för utmatningsfack
|
|
c.
|
Stopp
|
|
d.
|
Papperskassett
|
|
e.
|
Kantstöd
|
|

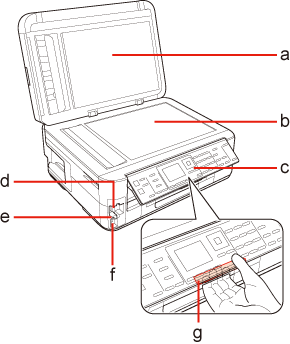

a.
|
Dokumentlock
|
|
b.
|
Dokumentbord
|
|
c.
|
Kontrollpanel
|
|
d.
|
Minneskortplatser
|
|
e.
|
Minneskortlampa
|
|
f.
|
Extern USB-gränssnittsport*
|
|
g.
|
Utlösningsarm (baksidan av kontrollpanelen)
|
* Den här delen finns bara på BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

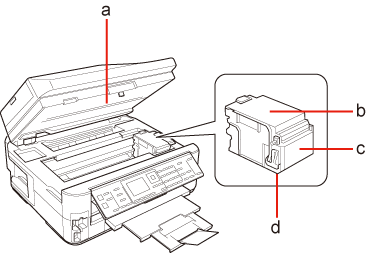

a.
|
Skannerenhet
|
|
b.
|
Bläckpatronslucka
|
|
c.
|
Bläckpatronhållare
|
|
d.
|
Skrivhuvud (under bläckpatronhållaren)
|
|

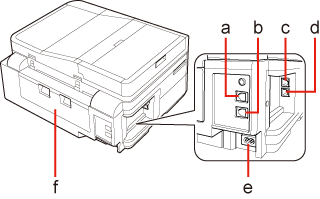

a.
|
LINE-port*
|
|
b.
|
EXT.-port*
|
|
c.
|
LAN-port
|
|
d.
|
USB-port
|
|
e.
|
Strömuttag
|
|
f.
|
Bakre enhet
|
* Dessa delar finns bara på BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
