Delovi štampača
Napomena:|
Ilustracije u ovom odeljku se mogu razlikovati u zavisnosti od proizvoda.
|
|
a.
|
Poklopac ADF-a *
|
|
b.
|
Automatski mehanizam za uvlačenje papira (ADF) *
|
|
c.
|
Vođica za ivicu papira *
|
|
d.
|
ADF držač za papir (otvorite i ovde postavite originale za kopiranje) *
|
|
e.
|
ADF izlazno ležište (ovde se izbacuju originali nakon kopiranja) *
|
* Ovi delovi su dostupni samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

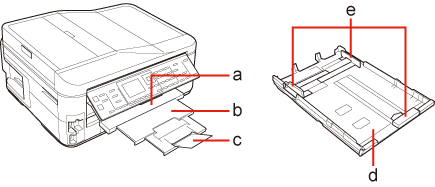

a.
|
Izlazno ležište
|
|
b.
|
Produžetak izlaznog ležišta
|
|
c.
|
Graničnik
|
|
d.
|
Kaseta za papir
|
|
e.
|
Vođice za papir
|
|

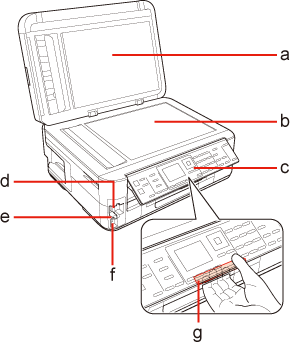

a.
|
Poklopac skenera
|
|
b.
|
Ploča za skeniranje
|
|
c.
|
Kontrolna tabla
|
|
d.
|
Otvori za memorijske kartice
|
|
e.
|
Lampica memorijske kartice
|
|
f.
|
Prednji USB port *
|
|
g.
|
Otpusna ručica (na zadnjoj strani kontrolne table)
|
* Ovaj deo je dostupan samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

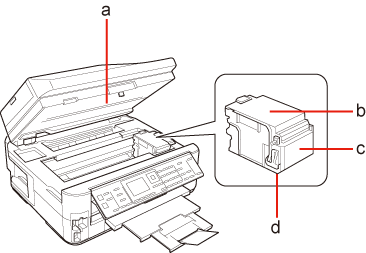

a.
|
Skener
|
|
b.
|
Poklopac kertridža sa mastilom
|
|
c.
|
Držač kertridža sa mastilom
|
|
d.
|
Glava za štampanje (ispod držača kertridža sa mastilom)
|
|

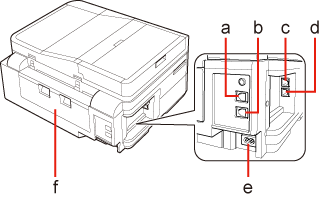

a.
|
LINE port *
|
|
b.
|
EXT. port *
|
|
c.
|
LAN port
|
|
d.
|
USB port
|
|
e.
|
AC ulaz
|
|
f.
|
Zadnja strana uređaja
|
* Ovi delovi su dostupni samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
