Deli naprave
Opomba:|
Slike v tem poglavju se lahko razlikujejo glede na napravo.
|
|
a.
|
Samodejni podajalnik dokumentov (ADF)
|
|
b.
|
Vodila robov
|
|
c.
|
Vhodni pladenj samodejnega podajalnika dokumentov (ADF) (odprite ga in nanj položite originale, ki jih boste kopirali)
|
|
d.
|
Izhodni pladenj samodejnega podajalnika dokumentov (tu je izhod za vaše originale, ko jih kopirate)
|
|
e.
|
Kaseta za papir 1
|
|
f.
|
Kaseta za papir 2
|
|
g.
|
Ročica za samodejni podajalnik dokumentov (ADF)
|
|
h.
|
Pokrov samodejnega podajalnika dokumentov (ADF)
|
|

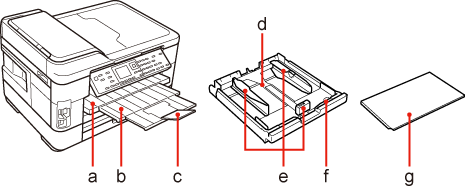

a.
|
Zunanji pladenj
|
|
b.
|
Podaljšek zunanjega pladnja
|
|
c.
|
Ustavljalnik
|
|
d.
|
Kaseta za papir
|
|
e.
|
Vodila robov
|
|
f.
|
Ročica kasete za papir
|
|
g.
|
Pokrov kasete za papir
|
|
a.
|
Pokrov za dokumente
|
|
b.
|
Steklo za dokumente
|
|
c.
|
Nadzorna plošča
|
|
d.
|
Reže za pomnilniško kartico
|
|
e.
|
Lučka za pomnilniško kartico
|
|
f.
|
Zunanja vmesniška vrata USB
|
|
g.
|
Ročica za sprostitev (zadnja stran nadzorne plošče)
|
|

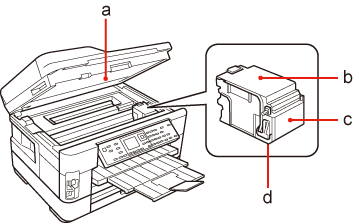

a.
|
Enota za optično branje
|
|
b.
|
Pokrov kartuše s črnilom
|
|
c.
|
Nosilec kartuše s črnilom
|
|
d.
|
Tiskalna glava (pod nosilcem kartuše s črnilom)
|
|

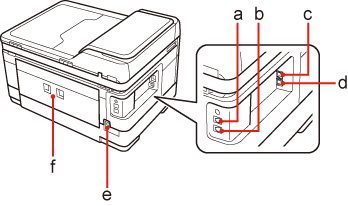

a.
|
Vrata LINE
|
|
b.
|
Vrata EXT.
|
|
c.
|
Vrata LAN
|
|
d.
|
Priključek USB
|
|
e.
|
Napajanje
|
|
f.
|
Zadnja enota
|
