Súčasti produktu
Poznámka:|
Ilustrácie v tejto časti sa môžu líšiť v závislosti od produktu.
|
|
a.
|
Automatický podávač dokumentov (APD)*
|
|
b.
|
Postranná vodiaca lišta*
|
|
c.
|
Podpera na papier APD (otvorte ju a položte sem originály, ktoré chcete kopírovať)*
|
|
d.
|
Výstupný zásobník APD (pri kopírovaní sem vychádzajú kópie originálov)*
|
|
e.
|
Kryt APD*
|
* Dostupnosť týchto súčastí sa líši podľa produktu.
|
a.
|
Kryt na dokumenty
|
|
b.
|
Ovládací panel
|
|
c.
|
Kazeta na papier (podrobnosti nájdete na nasledujúcich obrázkoch.)
|
|
d.
|
Predný kryt
|
|
a.
|
Výstupný zásobník
|
|
b.
|
Nástavec výstupného zásobníka
|
|
c.
|
Zarážka
|
|
d.
|
Fotografický zásobník (vrchný zásobník)
|
|
e.
|
Postranné vodiace lišty fotografického zásobníka
|
|
f.
|
Hlavný zásobník (spodný zásobník)
|
|
g.
|
Postranné vodiace lišty hlavného zásobníka
|
|
a.
|
Sklo na dokumenty
|
|
b.
|
Podávač CD/DVD
|
|
c.
|
Indikátor pamäťovej karty (pod priesvitným krytom).
|
|
d.
|
Otvory na pamäťové karty
|
|
e.
|
Port USB externého rozhrania
|
|
a.
|
Jednotka skenera
|
|
b.
|
Tlačová hlava
|
|
c.
|
Držiak atramentovej kazety
|
|

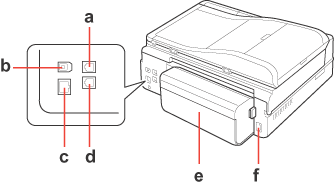

a.
|
Port LINE*
|
|
b.
|
Port USB
|
|
c.
|
Port LAN
|
|
d.
|
Port EXT.*
|
|
e.
|
Jednotka na automatickú obojstrannú tlač (Auto Duplexer)
|
|
f.
|
Vstup jednosmerného prúdu
|
* Dostupnosť týchto súčastí sa líši podľa produktu.
