Časti tlačiarne
|
a.
|
Kryt APD
|
|
b.
|
Automatický podávač dokumentov (APD)
|
|
c.
|
Postranná vodiaca lišta
|
|
d.
|
Podpera na papier APD (otvorte ju a položte sem originály, ktoré chcete kopírovať)
|
|
e.
|
Výstupný zásobník APD (pri kopírovaní sem vychádzajú kópie originálov)
|
|
f.
|
Kazeta na papier 1 (podporuje všetky typy papiera)
|
|
g.
|
Kazeta na papier 2 (podporuje iba štandardný papier veľkosti aspoň B5)
|
|

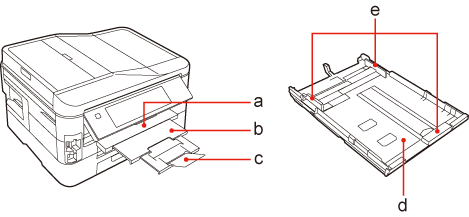

a.
|
Výstupný zásobník
|
|
b.
|
Nástavec výstupného zásobníka
|
|
c.
|
Zarážka
|
|
d.
|
Kazeta s papierom
|
|
e.
|
Postranné vodiace lišty
|
|

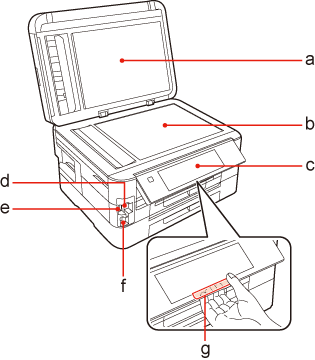

a.
|
Kryt na dokumenty
|
|
b.
|
Tabuľa na dokumenty
|
|
c.
|
Ovládací panel
|
|
d.
|
Otvory na pamäťové karty
|
|
e.
|
Indikátor pamäťovej karty
|
|
f.
|
Port USB externého rozhrania
|
|
g.
|
Uvoľňovacia páčka (zadná strana ovládacieho panela)
|
|

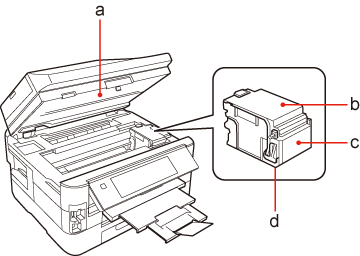

a.
|
Jednotka skenera
|
|
b.
|
Kryt atramentovej kazety
|
|
c.
|
Držiak atramentovej kazety
|
|
d.
|
Tlačová hlava (pod držiakom atramentovej kazety)
|
|

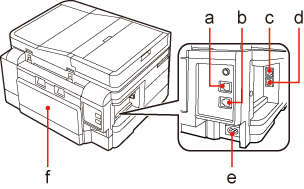

a.
|
Port LINE
|
|
b.
|
Port EXT.
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Vstup pre striedavý prúd
|
|
f.
|
Zadná jednotka
|
