Элементы устройства
Примечание:|
Иллюстрации, приведенные в данном разделе, относятся к моделям BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
|
a.
|
Крышка автоматического податчика документов*
|
|
b.
|
Автоматический податчик документов (ADF)*
|
|
c.
|
Боковая направляющая*
|
|
d.
|
Подставка автоподатчика для бумаги (откройте и положите копируемые оригиналы)*
|
|
e.
|
Приемный лоток автоподатчика (в лоток подаются уже скопированные оригиналы)*
|
* Эти элементы предусмотрены только для моделей BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

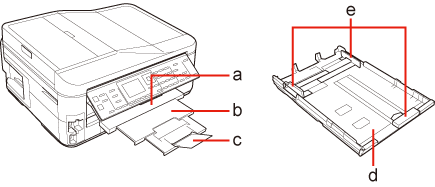

a.
|
Приемный лоток
|
|
b.
|
Удлинитель приемного лотка
|
|
c.
|
Ограничитель
|
|
d.
|
Кассетный лоток
|
|
e.
|
Боковые направляющие
|
|

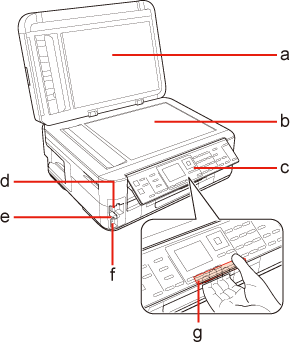

a.
|
Крышка сканера
|
|
b.
|
Планшет
|
|
c.
|
Панель управления
|
|
d.
|
Слоты для карт памяти
|
|
e.
|
Индикатор карты памяти
|
|
f.
|
Внешний разъем USB *
|
|
g.
|
Фиксирующий рычаг (под панелью управления)
|
* Эти элементы предусмотрены только для моделей BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

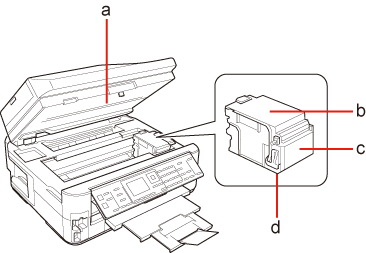

a.
|
Сканирующий блок
|
|
b.
|
Крышка отсека для картриджей
|
|
c.
|
Держатель чернильных картриджей
|
|
d.
|
Печатающая головка (под держателем чернильных картриджей)
|
|

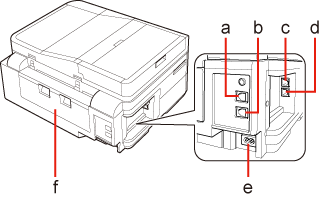

a.
|
LINE — разъем для телефонной линии*
|
|
b.
|
EXT. — разъем для телефонного аппарата*
|
|
c.
|
LAN — разъем для телефонного аппарата
|
|
d.
|
разъем USB
|
|
e.
|
разъем для шнура питания
|
|
f.
|
Задний модуль
|
* Эти элементы предусмотрены только для моделей BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
