Элементы устройства и функции панели управления
Элементы устройства
 |
 |
|
a.
|
Панель управления
|
|
b.
|
Приемный лоток
|
|
c.
|
Удлинитель приемного лотка
|
|
d.
|
Ограничитель
|
|
e.
|
Кассетный лоток
|
|
f.
|
Крышка кассетного лотка
|
|
g.
|
Боковые направляющие
|
|

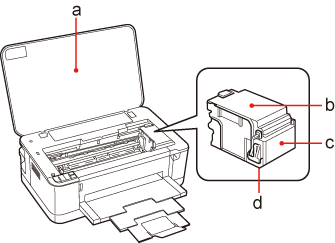

a.
|
Крышка принтера
|
|
b.
|
Крышка чернильных картриджей
|
|
c.
|
Держатель чернильных картриджей
|
|
d.
|
Печатающая головка (под держателем чернильных картриджей)
|
|

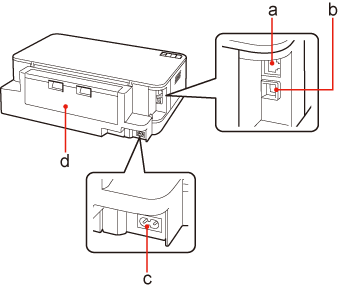

a.
|
LAN — разъем для телефонного аппарата
|
|
b.
|
Разъем USB
|
|
c.
|
Разъем для шнура питания
|
|
d.
|
Задняя крышка принтера
|
Панель управления
Кнопки
Печать
|
Кнопка
|
Функция
|
 |
Нажмите, чтобы включить или выключить устройство.
|
 |
Загружает или выводит бумагу.
Если нажать на эту кнопку после возникновения ошибки об отсутствии бумаги или при подаче нескольких листов, то печать возобновится.
При удерживании во время печати отменяет печать
|
 |
Нажмите, чтобы переместить печатающую головку в позицию замены картриджа.
При обнаружении пустого чернильного картриджа нажмите, чтобы переместить печатающую головку в позицию проверки уровня чернил.
Если нажать на кнопку и удерживать ее в течение трех секунд, когда индикатор
 не горит, то запускается процедура прочистки печатающей головки. |
Работа в сети
|
Кнопка
|
Функция
|
 |
Подробности см. в Руководстве по работе в сети.
|
 |
Подробности см. в Руководстве по работе в сети.
|
Индикаторы
Печать
|
Индикатор
|
Описание
|
|
|
Горит, когда принтер включен.
Мигает, когда принтер получает и печатает данные, во время замены чернильного картриджа, заливки чернил и очистки печатающей головки
|
|
|
Горит, когда в принтере нет бумаги либо когда подаются одновременно два листа бумаги.
Мигает, если произошло замятие бумаги или приемный лоток закрыт, и принтер не может печатать.
|
|
|
Горит, когда чернила в картридже закончились.
Мигает, когда чернила в картридже вскоре закончатся
|
Подробнее об индикации ошибок смотрите в следующем разделе.
См. раздел Индикаторы ошибок
Работа в сети
|
Кнопка
|
Функция
|
|
|
Подробности см. в Руководстве по работе в сети.
|
Подробнее о состоянии сети — в Руководстве по работе в сети.
