Componentele imprimantei
|
a.
|
Capacul unităţii ADF
|
|
b.
|
Alimentator automat documente (ADF)
|
|
c.
|
Ghidaj de margine
|
|
d.
|
Suport pentru hârtie al unităţii ADF (deschideţi şi aşezaţi originalele aici pentru a le copia)
|
|
e.
|
Tava de ieşire a unităţii ADF (originalele sunt evacuate în această tavă după ce au fost copiate)
|
|
f.
|
Caseta de hârtie 1 (pentru toate tipurile de hârtie)
|
|
g.
|
Caseta de hârtie 2 (numai pentru hârtie simplă format B5 sau mai mare.)
|
|

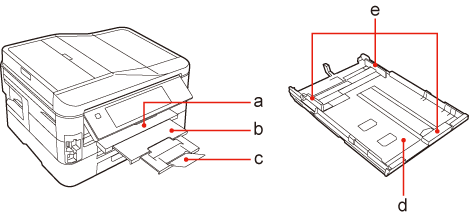

a.
|
Tavă de ieşire
|
|
b.
|
Extensie tavă de ieşire
|
|
c.
|
Opritor
|
|
d.
|
Casetă pentru hârtie
|
|
e.
|
Ghidaje margine
|
|

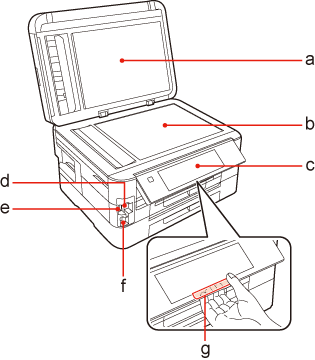

a.
|
Capac documente
|
|
b.
|
Masă pentru documente
|
|
c.
|
Panou de control
|
|
d.
|
Sloturi pentru carduri de memorie
|
|
e.
|
Lumină card de memorie
|
|
f.
|
Interfaţă externă port USB
|
|
g.
|
Manetă de eliberare (partea posterioară a panoului de control)
|
|

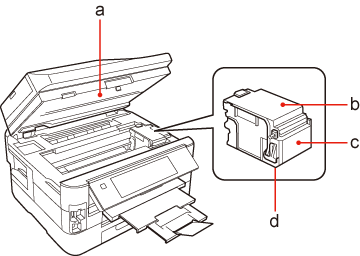

a.
|
Unitatea de scanare
|
|
b.
|
Capac cartuş de cerneală
|
|
c.
|
Suport cartuş de cerneală
|
|
d.
|
Cap de tipărire (sub suportul cartuşului de cerneală)
|
|

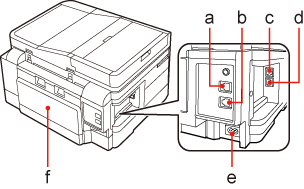

a.
|
Port LINE
|
|
b.
|
Port EXT.
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Intrare CA
|
|
f.
|
Unitate posterioară
|
