Componentele imprimantei
Notă:|
În ilustraţiile din această secţiune sunt prezentate modelele BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
|
a.
|
Capac AAD *
|
|
b.
|
Alimentator automat de documente (AAD) *
|
|
c.
|
Ghidaj margine *
|
|
d.
|
Suportul pentru hârtie al AAD (deschideţi şi amplasaţi aici originalele pentru a fi copiate) *
|
|
e.
|
Tava de ieşire a AAD (originalele sunt scoase aici după ce sunt copiate) *
|
* Aceste componente sunt disponibile numai pentru modelele BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
a.
|
Tavă de ieşire
|
|
b.
|
Extensie tavă de ieşire
|
|
c.
|
Opritor
|
|
d.
|
Casetă pentru hârtie
|
|
e.
|
Ghidaje margine
|
|

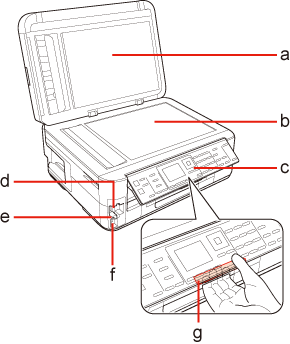

a.
|
Capac documente
|
|
b.
|
Masă pentru documente
|
|
c.
|
Panou de control
|
|
d.
|
Sloturi pentru carduri de memorie
|
|
e.
|
Lumină card de memorie
|
|
f.
|
Port USB interfaţă externă *
|
|
g.
|
Manetă de eliberare (partea posterioară a panoului de control)
|
* Această componentă este disponibilă numai pentru modelele BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

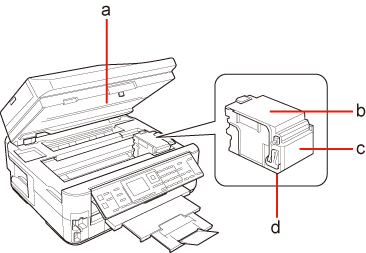

a.
|
Unitatea de scanare
|
|
b.
|
Capac cartuş de cerneală
|
|
c.
|
Suport cartuş de cerneală
|
|
d.
|
Cap de tipărire (sub suportul cartuşului de cerneală)
|
|

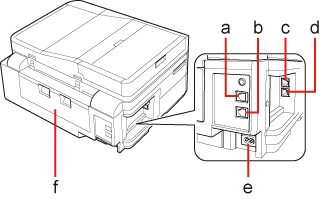

a.
|
Port LINE *
|
|
b.
|
Port EXT. *
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Intrare CA
|
|
f.
|
Unitate posterioară
|
* Aceste componente sunt disponibile numai pentru modelele BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
