Descrição do Produto
Nota:|
As imagens desta secção podem variar consoante o produto.
|
|
a.
|
Alimentador automático de documentos (ADF)*
|
|
b.
|
Guia de margem*
|
|
c.
|
Suporte de papel do ADF (abra e coloque aqui os originais a copiar)*
|
|
d.
|
Receptor do ADF (à medida que são copiados, os originais são ejectados para aqui)*
|
|
e.
|
Tampa do ADF*
|
* A disponibilidade destas peças varia consoante o produto.
|
a.
|
Tampa do digitalizador
|
|
b.
|
Painel de controlo
|
|
c.
|
Alimentador (veja a figura seguinte para mais detalhes)
|
|
d.
|
Tampa frontal
|
|
a.
|
Receptor
|
|
b.
|
Extensão do receptor
|
|
c.
|
Fixador
|
|
d.
|
Receptor de fotografias (receptor superior)
|
|
e.
|
Guias de margem do receptor de fotografias
|
|
f.
|
Receptor principal (receptor inferior)
|
|
g.
|
Guias de margem do receptor principal
|
|
a.
|
Vidro de digitalização
|
|
b.
|
Suporte de CD/DVD
|
|
c.
|
Indicador luminoso do cartão de memória (no interior da tampa translúcida)
|
|
d.
|
Encaixes de cartões de memória
|
|
e.
|
Porta USB da interface externa
|
|
a.
|
Unidade de digitalização
|
|
b.
|
Cabeça de impressão
|
|
c.
|
Suporte dos tinteiros
|
|

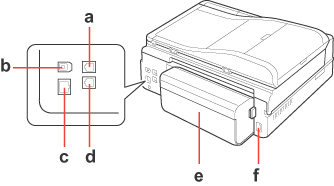

a.
|
Porta LINE*
|
|
b.
|
Porta USB
|
|
c.
|
Porta LAN
|
|
d.
|
Porta EXT.*
|
|
e.
|
Unidade dúplex automática
|
|
f.
|
Tomada CA
|
* A disponibilidade destas peças varia consoante o produto.
