Descrição da impressora
Nota:|
As imagens desta secção ilustram a série PX800FW/TX800FW.
|
|
a.
|
Tampa ADF*
|
|
b.
|
Alimentador automático de documentos (ADF)*
|
|
c.
|
Guia de margem*
|
|
d.
|
Suporte de papel ADF (abra e coloque aqui os originais a copiar)*
|
|
e.
|
Receptor ADF (os originais serão ejectados para aqui quando copiados)*
|
* Estes componentes só estão disponíveis para a série PX800FW/TX800FW.
|
a.
|
Tampa do digitalizador
|
|
b.
|
Painel de controlo
|
|
c.
|
Tampa frontal
|
|
d.
|
Alimentador (consulte a imagem apresentada em seguida)
|
|
e.
|
Tecla
 CD Tray (pressione esta tecla para ejectar o suporte para CD/DVD). |
|
f.
|
 Tecla Unlock (pressione esta tecla para guardar o painel de controlo)* |
* Para a série PX700W/TX700W, esta tecla encontra-se do lado direito do painel de controlo.
|

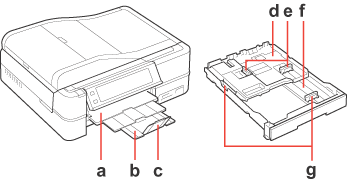

a.
|
Receptor
|
|
b.
|
Extensão do receptor
|
|
c.
|
Fixador
|
|
d.
|
Alimentador fotográfico (alimentador superior)
|
|
e.
|
Guias de margem do alimentador fotográfico
|
|
f.
|
Alimentador principal (alimentador inferior)
|
|
g.
|
Guias de margem do alimentador principal
|
|

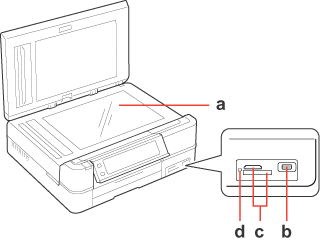

a.
|
Vidro de digitalização
|
|
b.
|
Porta USB da interface externa
|
|
c.
|
Encaixes de cartões de memória
|
|
d.
|
Indicador luminoso do cartão de memória (dentro da área de cobertura translúcida)
|
|
a.
|
Unidade de digitalização
|
|
b.
|
Cabeça de impressão
|
|
c.
|
Suporte dos tinteiros
|
|

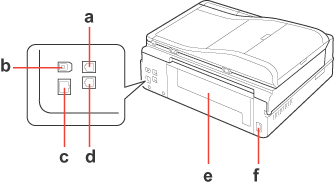

a.
|
Porta LINE*
|
|
b.
|
Porta USB
|
|
c.
|
Porta LAN
|
|
d.
|
Porta EXT.*
|
|
e.
|
Tampa posterior
|
|
f.
|
Tomada CA
|
* Estes componentes só estão disponíveis para a série PX800FW/TX800FW.
