Descrição da Impressora
Nota:|
As ilustrações desta secção podem variar consoante o produto.
|
|
a.
|
Tampa ADF *
|
|
b.
|
Alimentador automático de documentos (ADF) *
|
|
c.
|
Guia de margem *
|
|
d.
|
Suporte de papel ADF (abra e coloque aqui os originais a copiar) *
|
|
e.
|
Receptor ADF (os originais serão ejectados para aqui quando copiados) *
|
* Estes elementos estão disponíveis apenas na BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

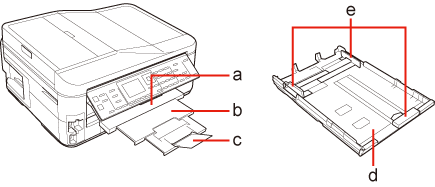

a.
|
Receptor
|
|
b.
|
Extensão do receptor
|
|
c.
|
Fixador
|
|
d.
|
Alimentador de papel
|
|
e.
|
Guias de margem
|
|

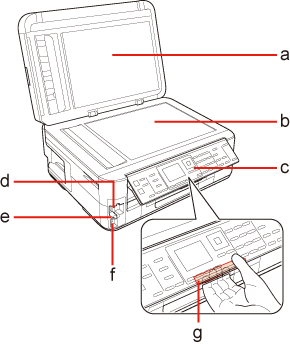

a.
|
Tampa do digitalizador
|
|
b.
|
Vidro de digitalização
|
|
c.
|
Painel de controlo
|
|
d.
|
Encaixes de cartões de memória
|
|
e.
|
Indicador luminoso do cartão de memória
|
|
f.
|
Porta USB do interface externo *
|
|
g.
|
Patilha de abertura (parte posterior do painel de controlo)
|
* Este elemento está disponível apenas na BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

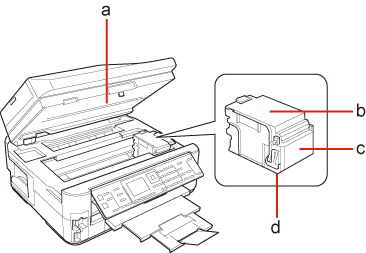

a.
|
Unidade de digitalização
|
|
b.
|
Tampa do tinteiro
|
|
c.
|
Suporte dos tinteiros
|
|
d.
|
Cabeça de impressão (sob o suporte de tinteiros)
|
|

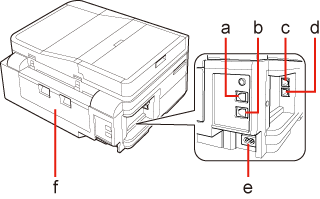

a.
|
Porta LINE *
|
|
b.
|
Porta EXT. *
|
|
c.
|
Porta LAN
|
|
d.
|
Porta USB
|
|
e.
|
Tomada CA
|
|
f.
|
Unidade posterior
|
* Estes elementos estão disponíveis apenas na BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
