Części urządzenia

Uwaga:

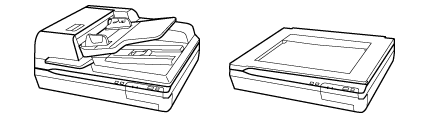

Ilustracje wykorzystane w tym przewodniku dotyczą automatycznego podajnika dokumentów skanera (pokazany po lewej).

Użytkowanie wszystkich elementów udostępnianych w urządzeniu.

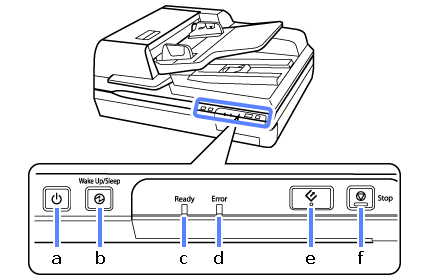

a. Przycisk zasilania

b. Przycisk

Wake Up/Sleep
c. Lampka Ready
d. Lampka Error
e. Przycisk uruchomienia

f. Przycisk

Stop

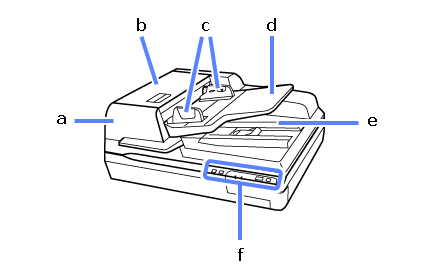

a. Automatyczny podajnik dokumentów (ADF)
b. Pokrywa podajnika ADF
c. Prowadnice krawędzi
d. Taca wejściowa ADF
e. Taca wyjściowa ADF
f. Panel sterowania

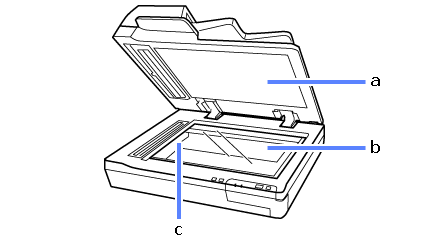

a. Pokrywa na dokumenty
b. Szyba ekspozycyjna
c. Karetka (w szybie ekspozycyjnej)

Uwaga:

Nie wyjmuj maty do dokumentów umieszczonej na wewnętrznej stronie pokrywy na dokumenty.

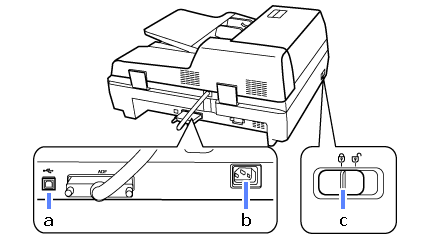

a. Port USB
b. Gniazdo zasilania prądem zmiennym
c. Dźwignia blokady transportowej

a. Przewód zasilający
b. Kabel USB

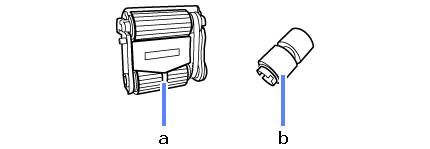

a. Rolka pobierająca
b. Rolka hamująca
