Części drukarki

a.

Pokrywa podajnika ADF

b.

Automatyczny podajnik dokumentów (ADF)

c.

Prowadnica krawędzi

d.

Podpora papieru podajnika ADF (należy ją otworzyć i umieścić na niej oryginały do skopiowania)

e.

Taca wyjściowa podajnika ADF (wysuwane są na nią skopiowane oryginały)

f.

Kaseta papieru 1 (obsługuje wszystkie typy papieru)

g.

Kaseta papieru 2 (obsługuje wyłącznie papier standardowy formatu B5 lub większy)

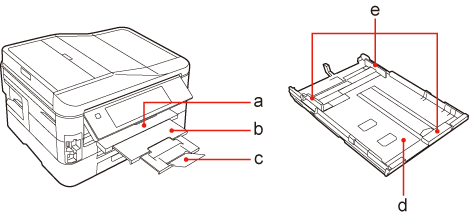

a.

Taca wyjściowa

b.

Rozszerzenie tacy wyjściowej

c.

Ogranicznik

d.

Kaseta na papier

e.

Prowadnice krawędzi

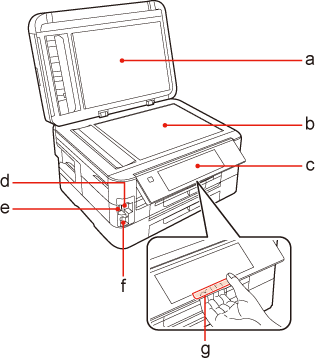

a.

Pokrywa dokumentów

b.

Szyba ekspozycyjna

c.

Panel sterowania

d.

Gniazda na karty pamięci

e.

Kontrolka karty pamięci

f.

Zewnętrzny port USB

g.

Dźwignia zwalniania (z tyłu panelu sterowania)

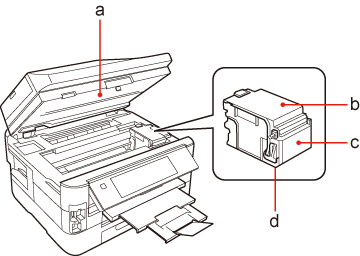

a.

Moduł skanera

b.

Pokrywa pojemnika z tuszem

c.

Zatrzask pojemnika z tuszem

d.

Głowica drukująca (pod zatrzaskiem pojemnika z tuszem)

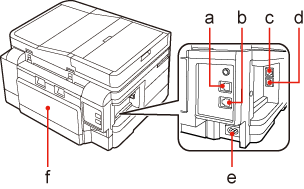

a.

Port LINE

b.

Port EXT.

c.

Port LAN

d.

Port USB

e.

Gniazdo napięcia przemiennego

f.

Moduł tylny
