Części drukarki
Uwaga:|
Ilustracje w tym rozdziale mogą się różnić w zależności od rodzaju produktu.
|
|
a.
|
Pokrywa automatycznego podajnika dokumentów (ADF)*
|
|
b.
|
Automatyczny podajnik dokumentów (ADF)*
|
|
c.
|
Prowadnica krawędzi*
|
|
d.
|
Podpora papieru automatycznego podajnika dokumentów ADF (należy ją otworzyć i umieścić na niej oryginały do skopiowania)*
|
|
e.
|
Taca wyjściowa automatycznego podajnika dokumentów ADF (wysuwane są na nią skopiowane oryginały)*
|
* Te części są dostępne wyłącznie dla modeli BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

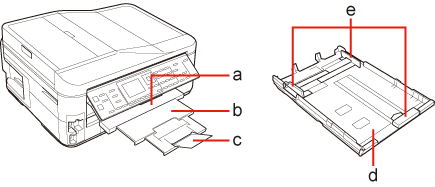

a.
|
Taca wyjściowa
|
|
b.
|
Rozszerzenie tacy wyjściowej
|
|
c.
|
Ogranicznik
|
|
d.
|
Kaseta na papier
|
|
e.
|
Prowadnice krawędzi
|
|

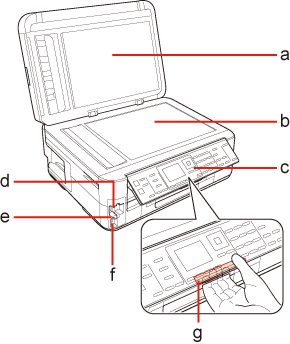

a.
|
Pokrywa dokumentów
|
|
b.
|
Szyba ekspozycyjna
|
|
c.
|
Panel sterowania
|
|
d.
|
Gniazda kart pamięci
|
|
e.
|
Kontrolka karty pamięci
|
|
f.
|
Zewnętrzny port USB*
|
|
g.
|
Dźwignia zwalniania (z tyłu panelu sterowania)
|
* Ta część jest dostępna wyłącznie dla modeli BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

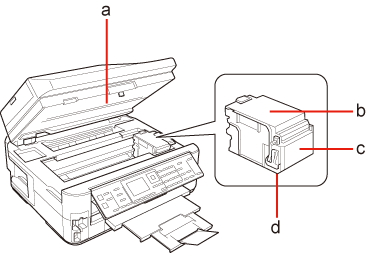

a.
|
Moduł skanera
|
|
b.
|
Pokrywa pojemnika z tuszem
|
|
c.
|
Zatrzask pojemnika z tuszem
|
|
d.
|
Głowica drukująca (pod zatrzaskiem pojemnika z tuszem)
|
|

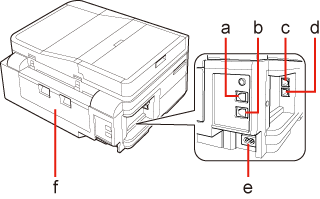

a.
|
Port LINE*
|
|
b.
|
Port EXT.*
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Wejście zasilania
|
|
f.
|
Moduł tylny
|
* Te części są dostępne wyłącznie dla modeli BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
