Skriverdeler
Merknad:|
Illustrasjonene i denne delen viser PX800FW-/TX800FW-serien.
|
|
a.
|
ADF-deksel*
|
|
b.
|
Automatisk dokumentmater (ADF)*
|
|
c.
|
Kantskinne*
|
|
d.
|
ADF papirstøtte (åpne og plasser originalene som skal kopieres her)*
|
|
e.
|
ADF utskriftsskuff (originalene støtes ut her etter hvert som de kopieres)*
|
* Disse delene er bare tilgjengelige for PX800FW-/TX800FW-serien.
|
a.
|
Dokumentdeksel
|
|
b.
|
Kontrollpanel
|
|
c.
|
Frontdeksel
|
|
d.
|
Papirkassett (se illustrasjonen nedenfor for detaljer)
|
|
e.
|
 CD Tray (trykk denne knappen for å løse ut CD/DVD-skuffen) |
|
f.
|
 Unlock (trykk denne knappen for å lagre kontrollpanelet)* |
* For PX700W-/TX700W-serien er denne knappen plassert på høyre side på kontrollpanelet.
|

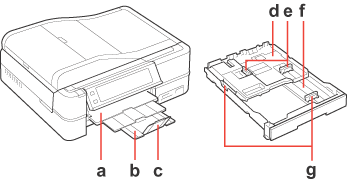

a.
|
Utskriftsskuff
|
|
b.
|
Utskriftsskuffens forlengelse
|
|
c.
|
Sperre
|
|
d.
|
Fotoskuff (øvre skuff)
|
|
e.
|
Kantskinnene til fotoskuffen
|
|
f.
|
Hovedskuff (nedre skuff)
|
|
g.
|
Kantskinnene til hovedskuffen
|
|

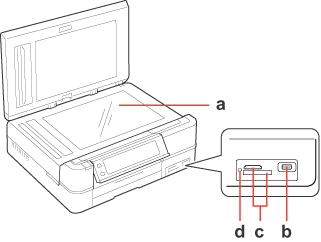

a.
|
Glassplate
|
|
b.
|
Eksternt grensesnitt USB-port
|
|
c.
|
Minnekortspor
|
|
d.
|
Minnekortlampe (innenfor det transparente dekselet.)
|
|
a.
|
Skannerenhet
|
|
b.
|
Skriverhode
|
|
c.
|
Blekkpatronholder
|
|

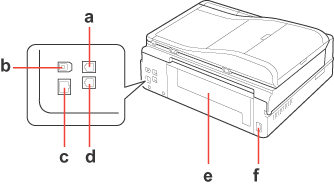

a.
|
LINE-port*
|
|
b.
|
USB-port
|
|
c.
|
LAN-port
|
|
d.
|
EXT.-port*
|
|
e.
|
Bakre deksel
|
|
f.
|
AC-inngang
|
* Disse delene er bare tilgjengelige for PX800FW-/TX800FW-serien.
