Skriverdeler
|
a.
|
ADF-deksel
|
|
b.
|
Automatisk dokumentmater (ADF)
|
|
c.
|
Kantskinne
|
|
d.
|
ADF-papirstøtte (åpne, og legg originalene som skal kopieres her)
|
|
e.
|
ADF-utskriftsskuff (originalene støtes ut her etter hvert som de kopieres)
|
|
f.
|
Papirkassett 1 (støtter alle typer papir)
|
|
g.
|
Papirkassett 2 (støtter kun vanlig papir størrelse B5 eller størrre).
|
|

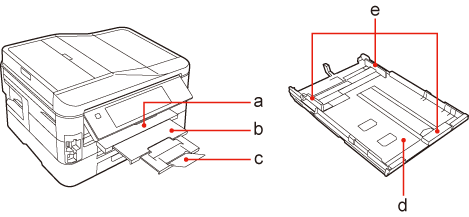

a.
|
Utskriftsskuff
|
|
b.
|
Utskriftsskuffens forlengelse
|
|
c.
|
Sperre
|
|
d.
|
Papirkassett
|
|
e.
|
Kantskinner
|
|
a.
|
Dokumentdeksel
|
|
b.
|
Glassplate
|
|
c.
|
Kontrollpanel
|
|
d.
|
Minnekortspor
|
|
e.
|
Minnekortlys
|
|
f.
|
USB-port for eksternt grensesnitt
|
|
g.
|
Frigjøringsspake (bakside av kontrollpanel)
|
|

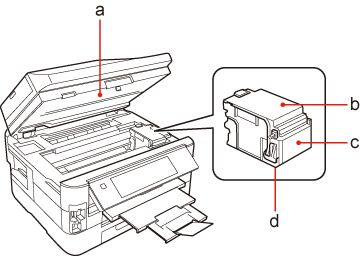

a.
|
Skannerenhet
|
|
b.
|
Deksel til blekkpatron
|
|
c.
|
Blekkpatronholder
|
|
d.
|
Skriverhode (under blekkpatronholderen)
|
|

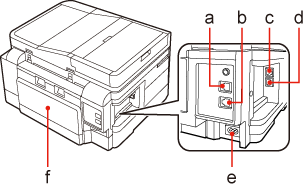

a.
|
LINE-port
|
|
b.
|
EXT.-port
|
|
c.
|
LAN-port
|
|
d.
|
USB-port
|
|
e.
|
AC-inngang
|
|
f.
|
Baksiden av enhet
|
