Onderdelen van het product
Opmerking:|
De afbeeldingen in dit gedeelte verschillen afhankelijk van het product.
|
|
a.
|
Automatische documenttoevoer (ADF)*
|
|
b.
|
Zijgeleider*
|
|
c.
|
Papiersteun van de ADF (openen en hierop uw originelen plaatsen voor het kopiëren)*
|
|
d.
|
Uitvoerlade van de ADF (uw originelen komen na het kopiëren in deze lade te liggen)*
|
|
e.
|
Deksel van de ADF*
|
* De beschikbaarheid van deze onderdelen verschilt per product.
|
a.
|
Deksel
|
|
b.
|
Bedieningspaneel
|
|
c.
|
Papiercassette (zie onderstaande illustratie voor details)
|
|
d.
|
Voorklep
|
|
a.
|
Uitvoerlade
|
|
b.
|
Verlengstuk uitvoerlade
|
|
c.
|
Stop
|
|
d.
|
Fotolade (bovenste lade)
|
|
e.
|
Zijgeleiders van de fotolade
|
|
f.
|
Hoofdlade (onderste lade)
|
|
g.
|
Zijgeleiders van de hoofdlade
|
|
a.
|
Glasplaat
|
|
b.
|
Cd-/dvd-lade
|
|
c.
|
Geheugenkaartlampje (in het doorzichtige gedeelte)
|
|
d.
|
Sleuven voor geheugenkaarten
|
|
e.
|
Externe USB-poort
|
|
a.
|
Scannereenheid
|
|
b.
|
Printkop
|
|
c.
|
Cartridgehouder
|
|

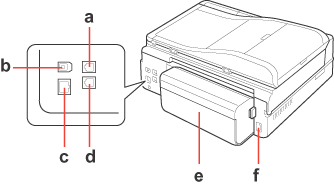

a.
|
LINE-poort*
|
|
b.
|
USB-poort
|
|
c.
|
LAN-poort
|
|
d.
|
EXT.-poort*
|
|
e.
|
Automatische duplexeenheid
|
|
f.
|
Netaansluiting
|
* De beschikbaarheid van deze onderdelen verschilt per product.
