Apparaatonderdelen

Opmerking:

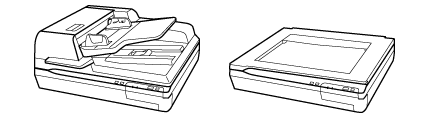

De afbeeldingen in deze handleiding zijn van de scanner met automatische documententoevoerder (links weergegeven).

Gebruik de items die bij uw apparaat zijn geleverd.

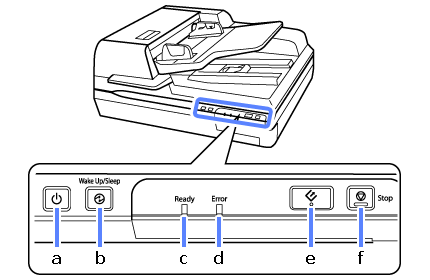

Aan/uit-knop
b.

Wake Up/Sleep-knop
c. Ready-lampje
d. Error-lampje
e.

startknop
f.

Stop-knop

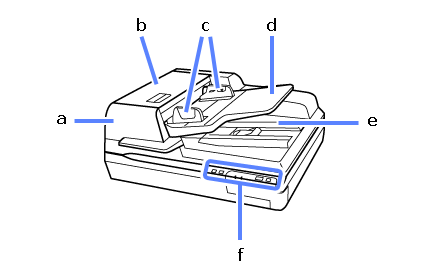

a. Automatische documententoevoerder (ADF)
b. ADF-deksel
c. zijgeleiders
d. ADF-invoerlade
e. ADF-uitvoerlade
f. bedieningspaneel

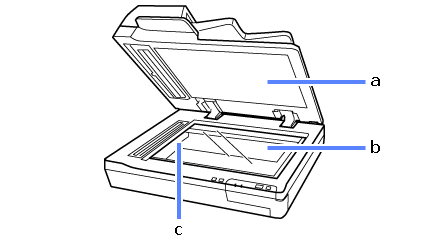

a. documentdeksel
b. glasplaat
c. loopstuk (onder de glasplaat)

Opmerking:

De reflecterende mat aan de onderkant van het documentdeksel niet verwijderen.

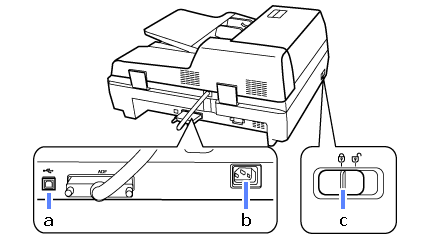

a. USB-poort
b. wisselstroomingang
c. hendel transportvergrendeling

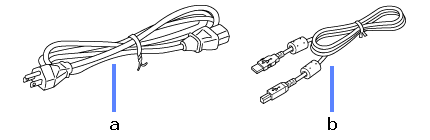

a. netsnoer
b. USB-kabel

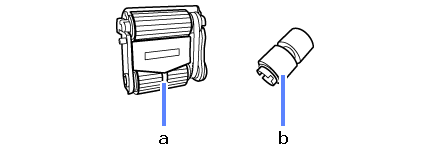

a. pickup-roller
b. retard-roller
