Printeronderdelen
|
a.
|
ADF-klep
|
|
b.
|
Automatische documententoevoerder (ADF)
|
|
c.
|
Zijgeleider
|
|
d.
|
ADF-papiersteun (openen om originelen te plaatsen voor kopiëren)
|
|
e.
|
ADF-uitvoerlade (de originelen worden hier uitgevoerd na het kopiëren)
|
|

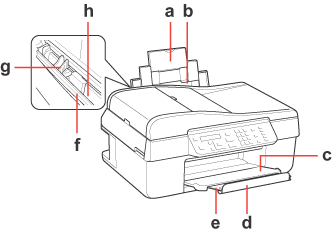

a.
|
Verlengstuk papiersteun
|
|
b.
|
Papiersteun
|
|
c.
|
Uitvoerlade
|
|
d.
|
Stop
|
|
e.
|
Verlengstuk uitvoerlade
|
|
f.
|
Beschermkap papiertoevoer
|
|
g.
|
Zijgeleider
|
|
h.
|
Papiertoevoer
|
|
a.
|
Deksel
|
|
b.
|
Glasplaat
|
|
c.
|
Bedieningspaneel
|
|

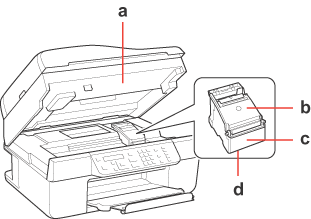

a.
|
Scannereenheid
|
|
b.
|
Cartridgekap
|
|
c.
|
Cartridgehouder
|
|
d.
|
Printkop (onder de cartridgehouder)
|
|

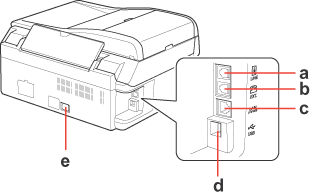

a.
|
LINE-poort
|
|
b.
|
EXT.-poort
|
|
c.
|
LAN-poort (alleen BX320FW/WorkForce 525)
|
|
d.
|
USB-poort
|
|
e.
|
Netaansluiting
|
