Printera sastāvdaļas
|
a.
|
ADP vāks
|
|
b.
|
Automātiskais dokumentu padevējs (ADP)
|
|
c.
|
Malu vadotne
|
|
d.
|
ADP papīra balsts (atveriet to un ievietojiet oriģinālus, kurus vēlaties kopēt)
|
|
e.
|
ADP izvades paplāte (pēc nokopēšanas oriģināli tiks izvadīti šeit)
|
|
f.
|
1. papīra kasete (saderīga ar jebkura veida papīru)
|
|
g.
|
2. papīra kasete (saderīga tikai ar parasto B5 vai lielāka izmēra papīru)
|
|

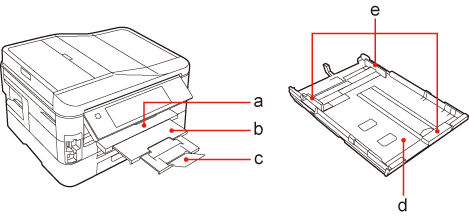

a.
|
Izejas paplāte
|
|
b.
|
Izejas paplātes paplašinājums
|
|
c.
|
Aizturis
|
|
d.
|
Papīra kasete
|
|
e.
|
Malu vadotnes
|
|

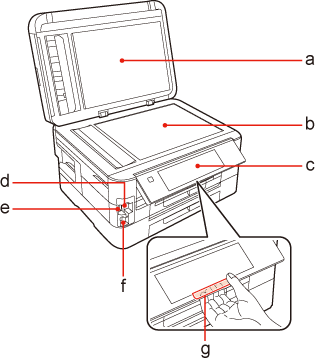

a.
|
Dokumentu vāks
|
|
b.
|
Dokumentu galds
|
|
c.
|
Vadības panelis
|
|
d.
|
Atmiņas karšu sloti
|
|
e.
|
Atmiņas kartes gaisma
|
|
f.
|
Ārējās saskarnes USB ports
|
|
g.
|
Atlaišanas svira (vadības paneļa aizmugure)
|
|

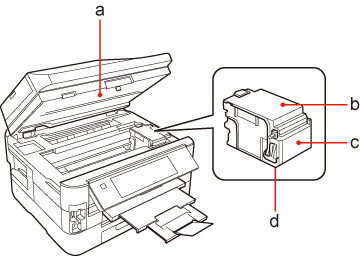

a.
|
Skeneris
|
|
b.
|
Tintes kasetņu vāks
|
|
c.
|
Tintes kasetņu turētājs
|
|
d.
|
Drukājošā galviņa (zem tintes kasetņu turētāja)
|
|

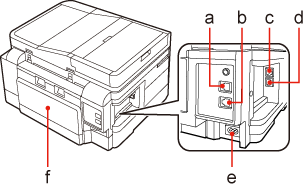

a.
|
LINE ports
|
|
b.
|
EXT. ports
|
|
c.
|
LAN ports
|
|
d.
|
USB ports
|
|
e.
|
Maiņstrāvas ieeja
|
|
f.
|
Aizmugurējais bloks
|
