Spausdintuvo valdymo skydelis
Naudojant šį valdymo skydelį, paprasta patvirtinti tinklo ryšio būseną.
Skystųjų kristalų ekrano skydelyje

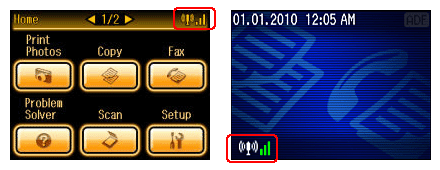

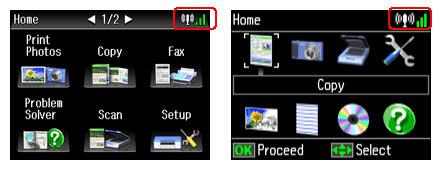

Jei jūsų spausdintuve yra skystųjų kristalų ekrano skydelis, prijungus spausdintuvą prie tinklo, ši piktograma bus rodoma viršutiniame dešiniajame arba apatiniame kairiajame skystųjų kristalų ekrano kampe.

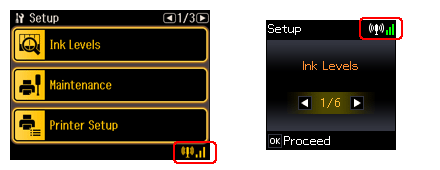

Kai spausdintuvuose nėra Home arba Ready ekrano, būsenos piktograma yra rodoma režimo Setup ekrane.
|
Piktograma
|
Būsena
|
 |
Eterneto tinklo klaida / paieška
|
 |
Prijungta prie eterneto tinklo
|
 |
„Wi-Fi“ tinklo klaida / paieška
|
 |
Prijungta prie „Wi-Fi“ tinklo (signalo stiprumas: vidutiniškas)
|
 |
Prijungta prie „Wi-Fi“ tinklo (signalo stiprumas: geras)
|
 |
Prijungta prie „Wi-Fi“ tinklo (signalo stiprumas: puikus)
|
 |
„Ad Hoc“ (specialiojo) ryšio užmezgimas.
|
Iš „Wi-Fi“ būsenos švieselės
Tinklo būseną galite matyti, jei spausdintuve yra „Wi-Fi“ švieselė.
Šviesos diodo būsena kinta priklausomai nuo tinklo būsenos.
 |
 |
|
Įjungta
|
Prijungta prie „Wi-Fi“ tinklo
|
|
Išjungta
|
Neprijungta prie „Wi-Fi“ tinklo
|
|
Mirksi
|
„Wi-Fi“ tinklo nustatymas
|
Iš šviesos diodo švieselės (taikoma spausdintuvams be skystųjų kristalų ekrano)
„Wi-Fi“ / eterneto šviesos diodas
Spausdintuvuose, kurie neturi skystųjų kristalų ekrano, tinklo būseną rodo šviesos diodai.
Pastaba:|
Šviesos diodo švieselės forma priklauso nuo modelio.
|
|
a:
|
Network status light (green)
|
|
b:
|
Network status light (orange)
|
|
Būsena
|
Indikatoriai
|
|
|
Wi-Fi
|
Eternetas
|
|
|
Atjungtas
|
 (žalia) (oranžinė) |
|
|
Prijungtas
|
 (žalia) (oranžinė) *1
|
(žalia) (oranžinė) |
|
Jungiasi prie tinklo
|
 (žalia) (oranžinė) |
(žalia) (oranžinė) |
= nešviečia, = šviečia, = mirksi*1. Tinklo būsenos švieselė (oranžinė) užgęsta po penkių minučių.
Eterneto šviesos diodas
Spausdintuvuose, kurie neturi skystųjų kristalų ekrano ir turi tik eterneto jungtis, tinklo ryšio būseną rodo šviesos diodai.
Pastaba:|
Šviesos diodo švieselės forma priklauso nuo modelio.
|
|
b:
|
Network status light (green)
|
|
Būsena
|
Indikatoriai
|
|
Atjungtas
|
(žalia) |
|
Prijungtas
|
(žalia) |
|
Jungiasi prie tinklo
|
(žalia) |
= nešviečia, = šviečia, = mirksi
